Зерносушилка ДСП-32

Зерносушилки

Описание

На зерноперерабатывающих предприятиях довольно широкое распространение получили шахтные зерносушилки ДСП-32. Их устанавливают на складах, элеваторах и линиях по приёму зерна и его отгрузке. Изготавливаются эти устройства из металлических секций или выполняются в виде сборных либо монолитных железобетонных конструкций. Наибольшее распространение получил первый вариант. Корпус подобных зерносушилок производят в заводских условиях.

Зерносушилка ДСП-32 – это сдвоенная конструкция, которая состоит из двух шахт, работающих параллельно. Каждую их этих шахт собирают из семи секций, изготовленных из трехмиллиметровой стали. В стенках шахт имеются люки для очистки от накопившегося сора, способного стать препятствием равномерному движению сырья. В шахтах применяется двухступенчатый режим сушки зерновой массы.

Каждая из шахт вертикально разделяется на три зоны. Первые две являются сушильными и имеют различную температуру сушки, третья – это зона охлаждения зерна. В охладительной части шахты предусмотрено 18 рядов коробов, а в сушильной – 18 рядов. Благодаря затвору с ручным приводом, находящемуся между зонами, сырое зерно не попадает в зону охлаждения. Между шахтами расположена воздухораспределительная камера с двумя перегородками, разделяющими зоны охлаждения и сушки. С помощью вентилятора в каждую зону нагнетается агент сушки. После отработки он выводится наружу через отводящие короба. Чтобы защитить конструкцию от попадания осадков, предусмотрены защитные козырьки, смонтированные над открытыми частями коробов.

При запуске сушилки ДСП-32 затвор, находящийся между охладительной и сушильной камерой, закрывают вручную. Сначала зерновая масса находится в сушильной зоне в неподвижном состоянии. После того, как просушена первая партия зерна, затвор открывается, и оно направляется в зону охлаждения. Благодаря тому, что в дальнейшем затвор остается открытым, обеспечивается непрерывное движение сырья. В нижней части зоны охлаждения находится затвор периодического действия, оснащенный электроприводом, позволяющим регулировать промежутки времени открывания. Это дает возможность на выходе зерносушилки изменять объем потока зерна. После открытия затвора просушенная и охлажденная зерновая масса поступает в специальный подсушильный буфер и на 10 – 20 см снижает уровень зерна в шахте. Затем при помощи подвижной пружинной рамы затвор возвращается в первоначальное положение, и цикл вновь повторяется.

Чтобы обеспечить бесперебойную работу сушильного агрегата, предусмотрены накопительные бункеры, материалом для изготовления которых служит сталь толщиной 5 мм. Для регулировки параметров сушки и контроля интенсивности потока в каждом из бункеров имеются измерители уровня зерна. Когда надсушильный буфер полностью опустошается, вентилирующая система сушильной шахты отключается.

Плановая производительность сушки в зерносушилках ДСП-32 составляет 32 тонны в час. Объем зерна в камере – 53.9 куб. метра.

Технические характеристики ДСП-32

Производительность, т/ч 32
Снижение влажности, % 6
Количество шахт, шт 2
Объем зерна в сушильной камере, м.куб 53.9
Масса зерна в сушильной камере, т 26.6
Объем зерна в камере охлаждения, м.куб 17.1
Масса зерна в камере охлаждения, т 12.8
Время пребывания зерна в камере: мин
– сушильной 51
– охлаждения 24
Часовой расход условного топлива, кг/1 план.т 14,28
Установленная мощность, кВт 125
Габаритные размеры, не более, м 15.96×8,42×18.73
Масса, не более, кг 39 800

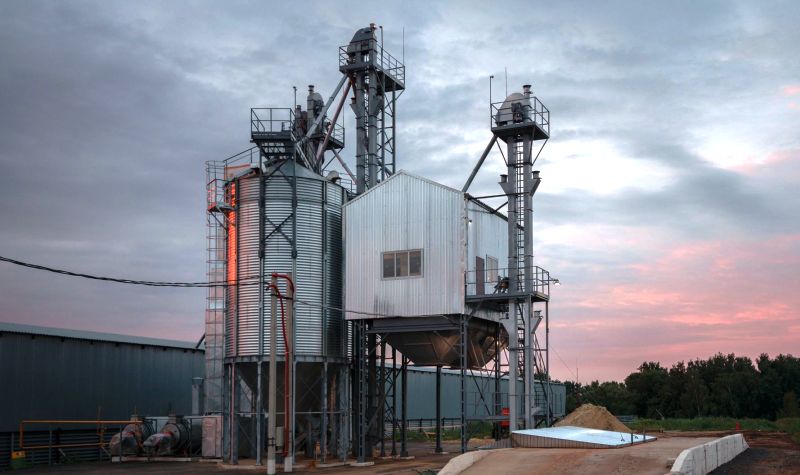

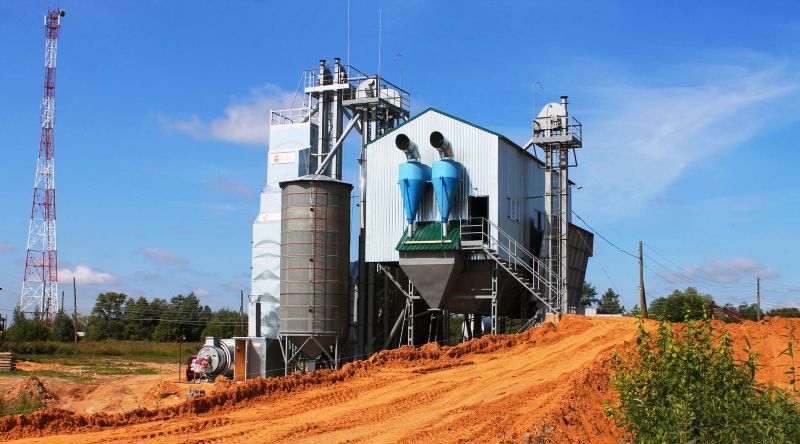

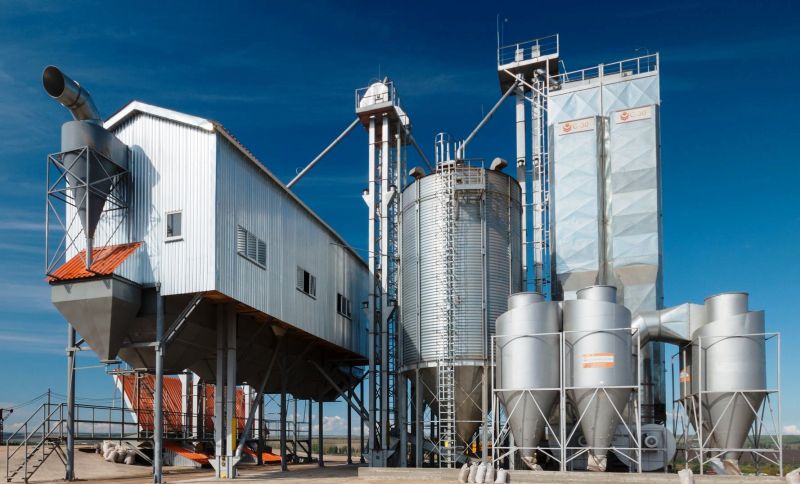

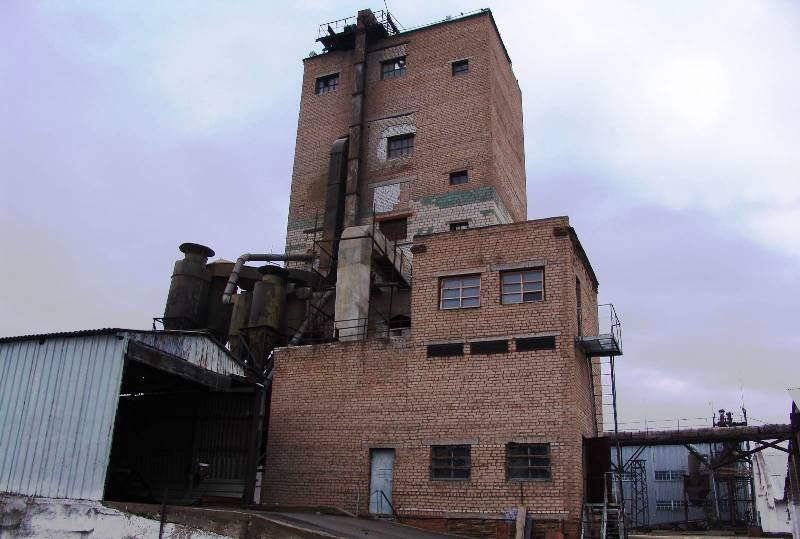

Зерносушилка ДСП-32: фото и видео
