Описание
Шелушитель овса ШО-3Х используется для шелушения зерен овса, подсолнечника и гречихи на крупозаводах, а также в индивидуальных и фермерских хозяйствах.
Машина состоит из электродвигателя, станины, которая выполнена совместно с патрубком забора проб и выпускной воронкой, крыши, ограждения с заслонкой и приёмным патрубком, а также смотровой вставки.
Работа шелушителя осуществляется следующим образом. Зерно самотеком через приёмный патрубок поступает на дно ротора, после чего распределяется по каналам. Под воздействием центробежной силы зерновая масса разгоняется вдоль лопастей этих каналов, а затем выбрасывается на специальное отражательное кольцо. При ударе об кольцо цветочные плёнки овса разрушаются и освобождают ядро. Далее продукты шелушения через выпускную воронку самотеком выводятся из устройства. Чтобы установить необходимую производительность и возможность оперативного прекращения подачи продукции в машину, перед приёмным патрубком нужно предусмотреть шибер.
Технические характеристики ШО-3Х
| Параметры | Значение | |
| Производительность на овсе влажностью 11-13%, пленчатостью 27-30%, т/час, удельным весом не менее 520 г/литр |
1.5 | |
| Технологический эффект: Коэффициент шелушения, не менее % Коэффициент цельности ядра |
81 0.9 |
|
| Частота вращения ротора, об/мин(с-1) | 1850 (30.8) | |
| Диаметр ротора, мм | 500 | |
| Диаметр отражательного кольца, мм | 550 | |
| Установленная мощность, кВт | 5,5 | |
| Напряжение силовой сети, В | 380 | |
| Габаритные размеры, мм: | длина ширина высота |
1400 630 1050 |
| Масса, не более, кг | 250 | |

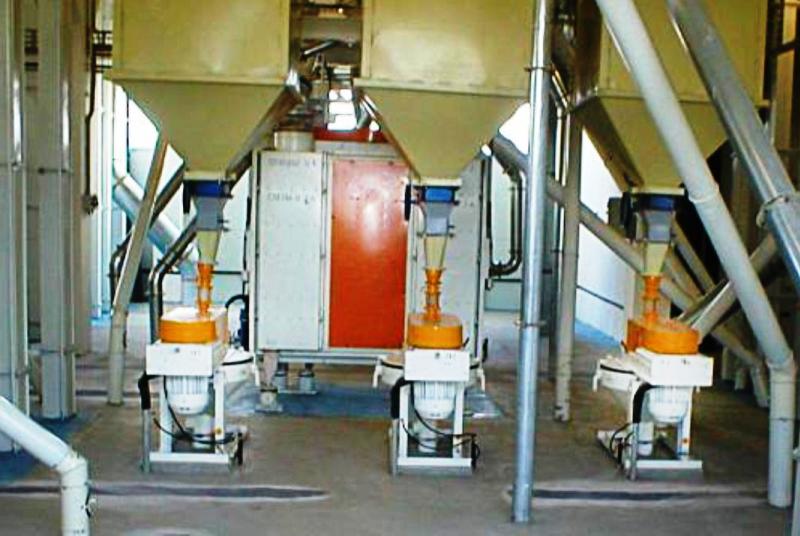

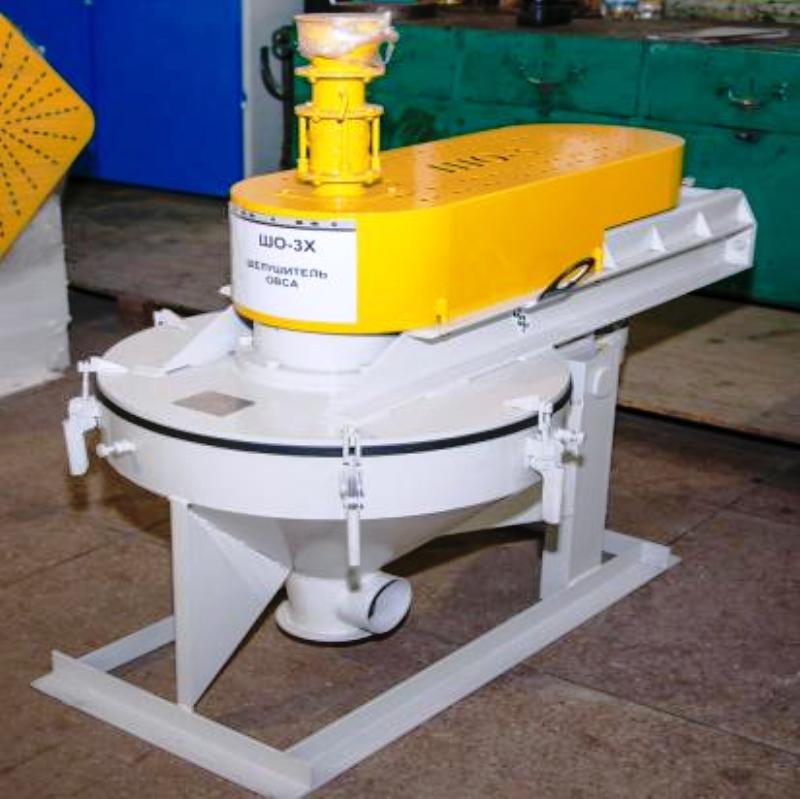

ШО-3Х: фото и видео
Фото
Видео
