Описание
Скребковые транспортер серии ТСЦ представляют собой сборные коробчатые устройство прямоугольного сечения, изготовленные из листовой стали. Сверху они закрыты крышками. На подшипниковом валу в приводной секции находится приводная звездочка. С другого конца конвейера расположена натяжная секция, где имеются механизм натяжения и натяжной ролик на оси. Между звездочкой и роликом натянута тяговая цепь с несколькими скребками. Верхняя и нижняя ветви этой цепи скользят по направляющим секций. Необходимое натяжение цепи обеспечивает натяжное устройство. Приводная секция конвейера включает привод в сборе, раму привода, ведомую и ведущую звездочки, цепи, а также ограждения вращающейся части привода.
Когда включается привод, то посредством приводной звездочки цепь со скребками, находящаяся внутри короба конвейера, приходит в движение. Расположенные на цепи скребки захватывают груз, после чего перемещают его к разгрузочной секции. На загрузочных секциях устанавливаются реечные задвижки, а на разгрузочных – шиберные затворы.
Чтобы обеспечить безопасную работу, короб приводной секции скребкового конвейера оборудуется сигнализатором подпора и движения, который отключает привод при обрыве и провисании цепи. Самоочищающаяся конструкция конвейера дает возможность минимизировать количество остаточного продукта, исключая его попадание во внутреннюю полость устройства.
Технические характеристики
|
Наименование параметра
|
Типоразмер транспортера
|
||||
|
ТСЦ-25
|
ТСЦ-50
|
ТСЦ-100
|
ТСЦ-175
|
ТСЦ-350
|
|
|
Габариты короба в свету, мм:
— ширина
— высота
|
200
360
|
320
440
|
500
440
|
630
440
|
900
440
|
|
Скорость движения тяговой цепи, м/с
|
0,4
|
||||
|
Длина транспортирования (max), м
|
до 75
|
до 50
|
|||
|
Угол наклона транспортера, град
|
до 45
|
до 15
|
|||
|
Производительность, т/ч
|
до 350
|
||||
|
— по зерну (0,75 т/м3)
горизонтального транспортера
при угле 150
при угле 300
при угле 450
|
25
21
17,5
14
|
50
42
35
28
|
100
84
70
56
|
175
145
—
—
|
350
300
—
—
|
|
— по комбикорму (0,6 т/м3)
горизонтального транспортера
при угле 150
при угле 300
при угле 450
|
20
17
14
11
|
40
34
28
22
|
80
68
56
44
|
140
120
—
—
|
280
240
—
—
|
|
— по семенам подсолн. (0,45 т/м3)
горизонтального транспортера
при угле 150
при угле 300
при угле 450
|
15
12,5
10,5
8
|
30
25
21
32
|
60
50
42
32
|
105
90
—
—
|
210
—
—
—
|
|
— по шроту (0,52 т/м3)
горизонтального транспортера
при угле 150
при угле 300
при угле 450
|
17
14
12
9
|
68
56
48
36
|
68
56
48
36
|
120
100
—
—
|
240
240
—
—
|
|
Привод транспортера (на выбор)
|
эл/двигатель + муфта + редуктор
мотор-редуктор 4МЦ2С (ОАО «ПЗМП», г. Псков)
мотор—редукторs Danfoss BAUER / BONFIGLIOL / NORD / SEW-EURODRIVE
|
||||
|
Мощность привода, кВт
|
от 3 до 75
|
||||
|
Тяговый орган
|
пластинчатая тяговая однорядная (двухрядная) цепь
по ГОСТ 588-81
|
||||
|
Шаг цепи, мм
|
125
|
160
|
160
|
160
|
160
|

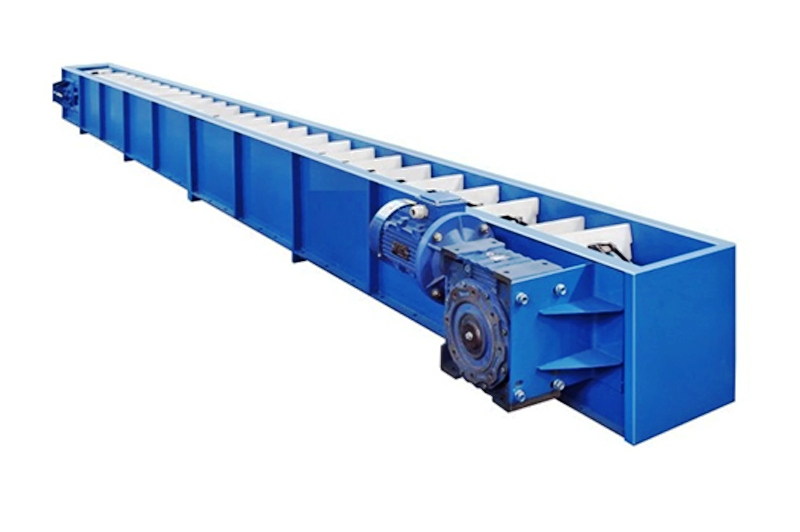

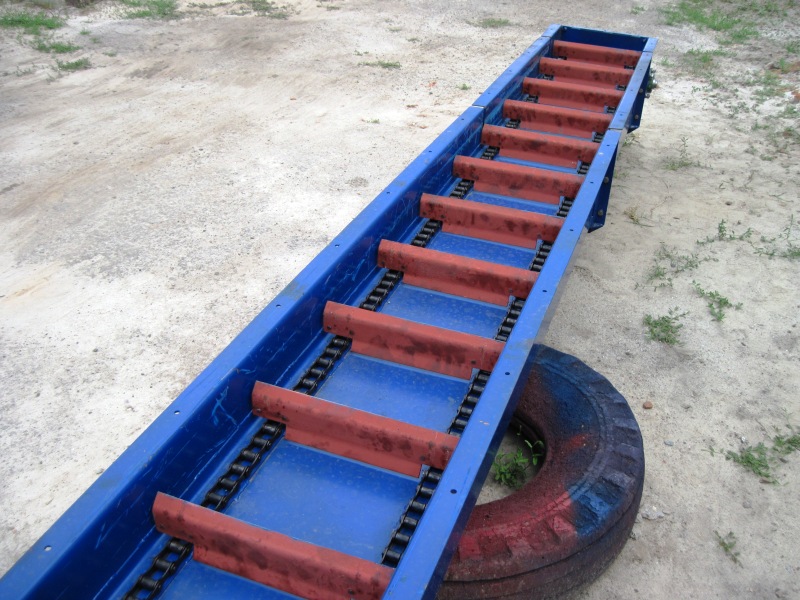

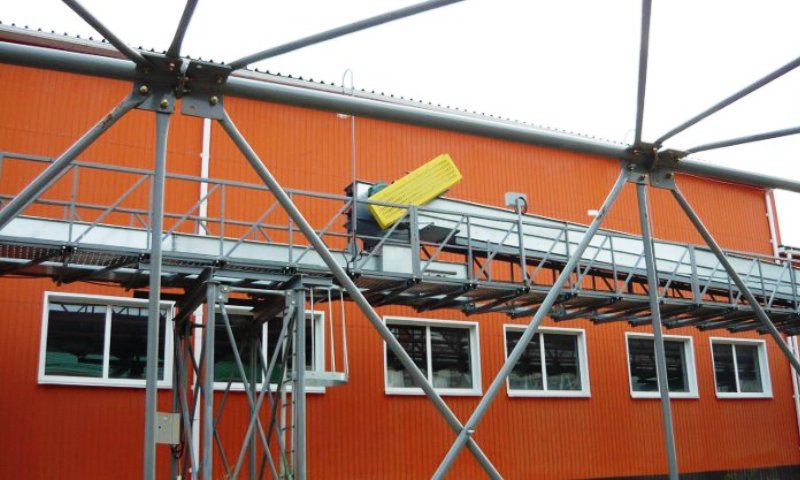

Скребковый транспортер ТСЦ: фото и видео
