Описание
Конвейеры скребкового типа КПС, оборудованные низкими скребками, – реверсивные (то есть, перемещать груз с их помощью можно в обе стороны). Они предназначены для горизонтальной либо полого-наклонной транспортировки зерна, а также других насыпных грузов, имеющих сходные физико-механические свойства. Их применяют, чтобы работать в нормальных помещениях и в помещениях, которые по взрывоопасности отнесены к категории «Б».
Конструктивно конвейры КПС состоят из следующих элементов.
- Проходной секции, представляющей собой разборный короб и состоящей из соединённых болтами днища и крышки, а также боковых стенок. С торцов секций имеются фланцы, которые соединяют их с остальными сборочными элементами. В местах соединений есть резиновые прокладки. Вверху секций внутри боковых стенок устанавливаются продольные уголки. К ним прикрепляются опоры с направляющими для тяговой цепи, изготовленными из износостойкой стали.

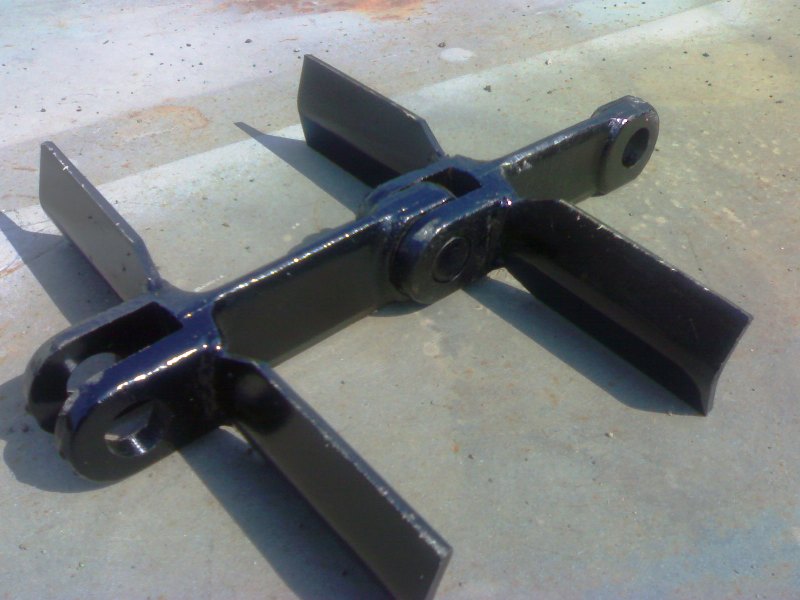

- Тягового органа, представляющего собой вильчатую цепь со скребками, приваренными к ней. К скребкам приварены прямой и обратный ковши, чтобы зачищать «мертвые» зоны натяжной и приводной станций от продукции при проведении реверсивной транспортировки. Шаг, с которым приварены ковши, составляет 300 мм.
Технические характеристики
| Наименование параметров | Модификация конвейера | |||||||
|---|---|---|---|---|---|---|---|---|
| КПС-200 | КПС-320 | КПС-400 | ||||||
| Ширина короба в свету, мм |
200 |
320 | 400 | |||||
| Скорость движения тяговой цепи, м/с | 0,8 | 0,8 | 0,9 | |||||
| Длина транспортирования (по зерну с максимальной производительностью), м | 60 | 50 | 35 | |||||
| возможно увеличение конвейера при уменьшении производительности | ||||||||
| Производительность (max) расчетная:
-по зерну с объемной массой γ=0,75т/м3, влажность не более 16% , т/ч, -по семенам подсолнечника; -по шроту; |
60 36 40 |
150
90 100 |
300 180 200 |
|||||
| Привод конвейера | Мотор-редуктор, привод на раме (Эл/двигатель, муфта, редуктор) | |||||||
| Мощность привода квт | 5,5; 7,5; 11; 15; 18,5; 22, 37 | |||||||
| Тяговый орган
-тип цепи -шаг цепи, мм -количество рядов -шаг установки скребков, мм |
вильчатая реверсивная 100 однорядная 200 |
|||||||

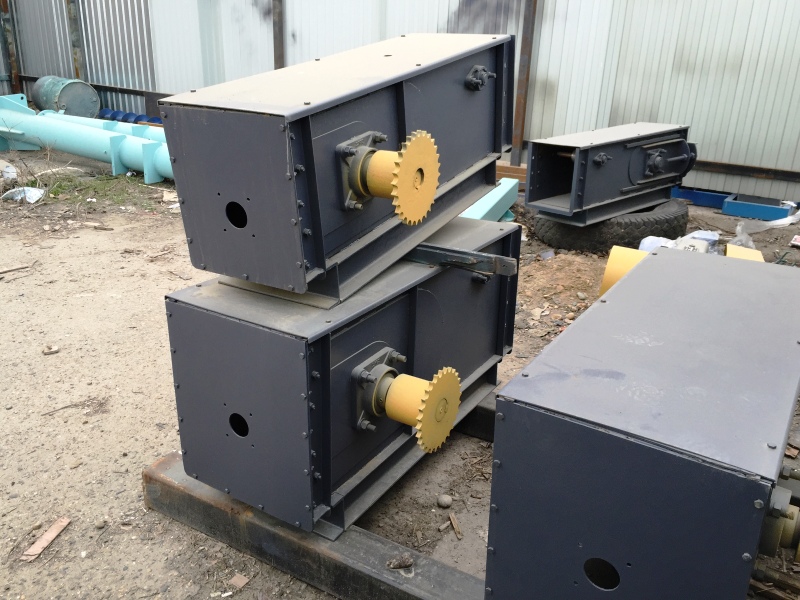

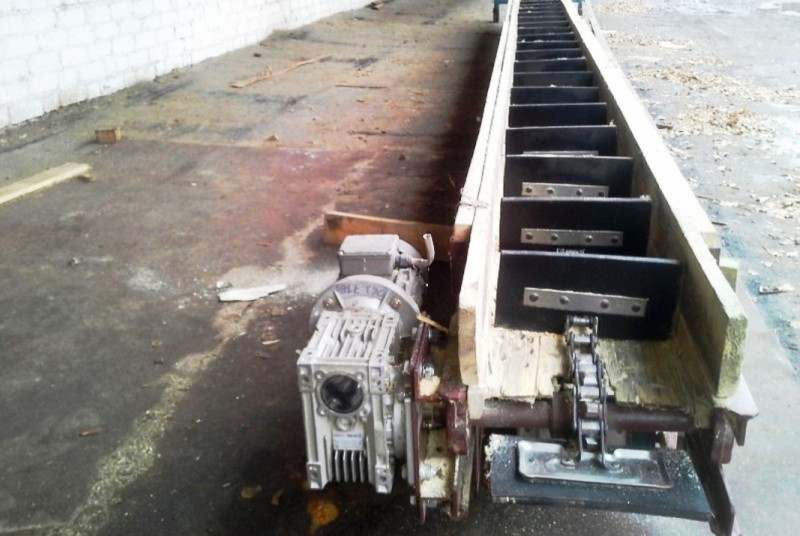

Конвейеры скребковые типа КПС: фото и видео
