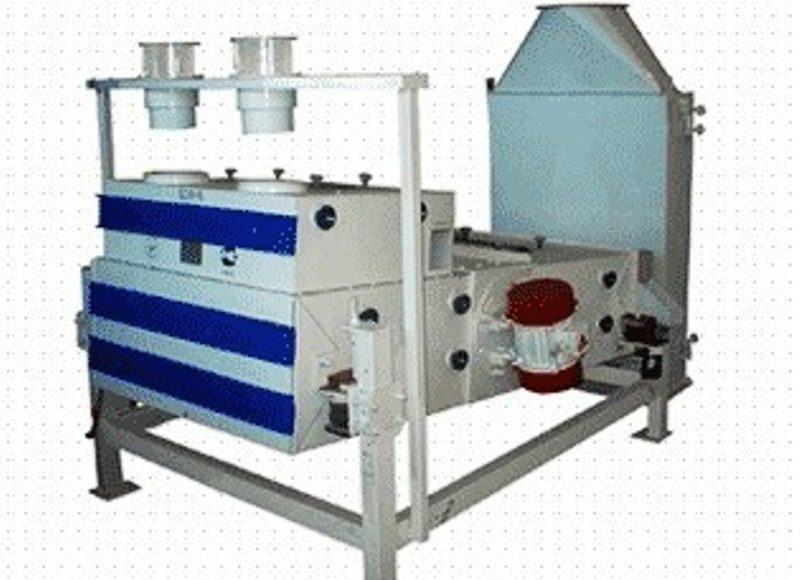

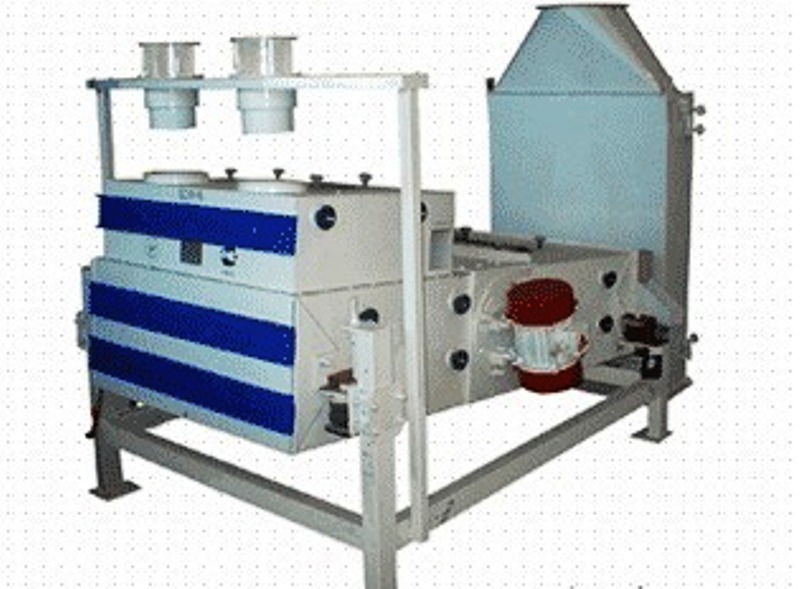

Сепаратор БСХ-3

Сепараторы

Описание

Зерноочистительный сепаратор БСХ-3 предназначен для того, чтобы очищать зерно (ячмень, пшеницу, овёс, рожь) от примесей, которые отличаются аэродинамическими свойствами и геометрическими размерами. Устройство применяют в качестве машины для очистки зерна на предприятиях АПК, включая взрывоопасные производственные объекты.

У сепаратора следующий принцип работы. Через питатель очищаемая продукция поступает на первичную продувку в первый канал камеры осадки. Благодаря тому, что в питателе обеспечивается постоянный подпор зерна, эффективность очистки зерновой массы от легких примесей довольно высока. Осевшие в камере первичной продувки легкие примеси выводятся из машины при помощи шнека. Далее зерно переходит в секцию кузова, совершающего круговые движения. Под воздействием этого движения продукция перемещается по решету и сортируется. Выведение из сепаратора крупных примесей происходит через лоток. Смесь зерновой массы, содержащей мелкие примеси, проходя через решето, перемещается к нижней рамке сита. Мелкие примеси просыпаются через подсевное решето и оседают на дне сепаратора, после чего выводятся из машины через лоток.

Зерно, очищенное от мелких и крупных примесей, попадает в пневматический сепарирующий канал. Интенсивный воздушный поток уносит легкие примеси из зерна, и они оседают во втором канале камеры, а затем транспортируются из сепаратора посредством шнека. Из устройства очищенное зерно выводится через нижний сборник. Регулировка воздушных режимов в каналах осуществляется посредством установленных в осадочной камере клапанов.

В зависимости от используемых типов решет, сепаратор может функционировать в элеваторном режиме (предварительная очистка), а также в мельничном (окончательная очистка). Для очистки зерна могут быть использованы решета с продолговатыми, круглыми либо треугольными отверстиями, которые должны соответствовать размерам и форме зерна основной культуры, а также засоряющих его примесей.

Технические характеристики БСХ-3

Техническая характеристика

БСХ-3

Производительность, т/ч

В мельничном режиме: 3
В элеваторном режиме: 12
Эффективность очистки, %
В мельничном режиме: 80
В элеваторном режиме: 20
Установленная мощность, кВт 2.95
Расход вохдуха на аспирацию, м.куб/ч 2800
Габаритные размеры, мм
Высота: 1898
Ширина: 1284
Длина: 1189
