Описание
Предназначение зерноочистительных сепараторов БИС-100 заключается в отделении от зерна разного рода примесей, которые отличаются толщиной, шириной, а также аэродинамическими свойствами. Устройство используют на элеваторах, а также на зерноперерабатывающих и мукомольных заводах.
Очищаемая зерновая масса поступает двумя параллельными потоками в секции решетного кузова. Там она при помощи распределителей разделяется еще на два потока. В конечном итоге в сепаратор поступает четыре потока зерна (два в каждую из секций кузова). Из приемного патрубка сепаратора зерно поступает на решето, где при помощи клапана равномерно распределяется по всей его ширине. Крупные примеси выводятся из машины лотком, а зерновая смесь с мелкими примесями идет на подсевное решето. Далее мелкие примеси по дну кузова поступают в лоток, а затем выводятся из сепаратора. Зерно, очищенное от примесей, направляется на вибролоток и в питающую коробку пневматического сепарирующего канала. Высоту уровня зерновой массы в питающей коробке можно регулировать при помощи пружин. Под действием зерновой массы образуется щель между стенкой питающей коробки и вибролотком. Через нее зерно попадает в зону действия потока воздуха. В зону пневматического сепарирования воздух поступает, проходя под вибролотком, при этом происходит выделение из зерновой массы легких примесей, после чего они выносятся в осадочное устройство (фильтр или горизонтальный циклон).
Четкость сепарирования в пневматическом сепарирующем канале можно регулировать путем установки положения подвижной стенки при помощи ручек. Расход воздуха регулируется поворотом дроссельного клапана. Полностью очищенная зерновая масса из сепарирующего канала поступает на дальнейшую обработку. Чтобы уменьшить выделение пыли на кузове, в зоне выхода зернового потока установлены патрубки, которые при помощи патрубков станины и матерчатых рукавов присоединяются к аспирационной системе мельницы.
Технические характеристики БИС-100
| Параметры | Значение |
| Производительность, т/ч | 100 |
| Эффективность очистки, % | 50..60 |
| Установленная мощность, кВт | 1,5 |
| Масса, кг | 1600 |
| Габаритные размеры, мм | 2600х 2520х1510 |
| Частота колебаний ситового кузова, колеб./мин | 360 |
| Радиус колебания ситового кузова, мм | 9±2 |
| Расход воздуха на аспирацию и пневмосепарирование, м3/час | 8500 |
| Число ситовых рамок в ярусе | 2 |
| Число секций | 2 |
| Общее число ситовых рамок | 8 |
| Размер решет, мм | 750х996 |
| Площадь сит, м2 | 6 |
БИС-100: фото и видео

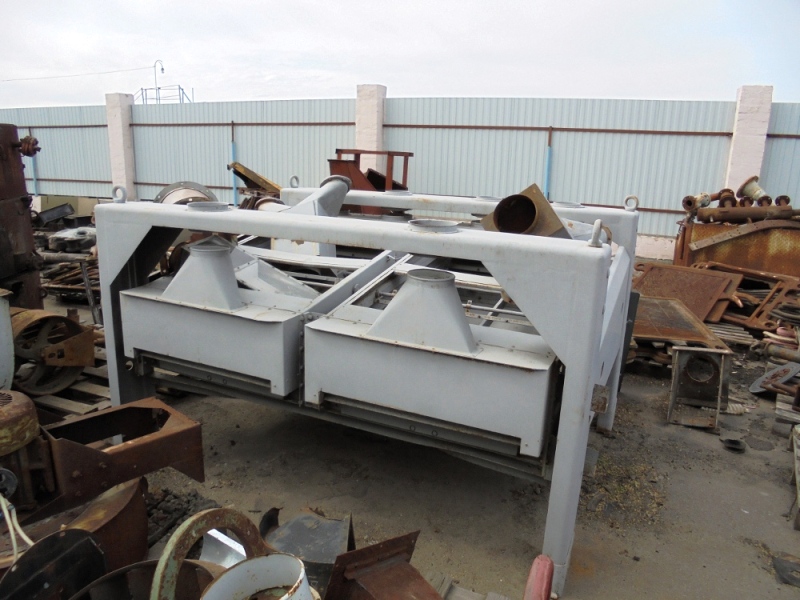

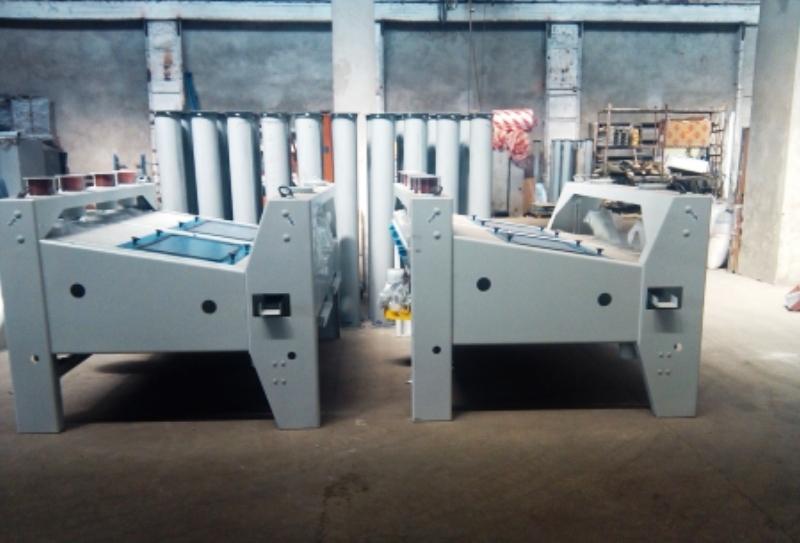

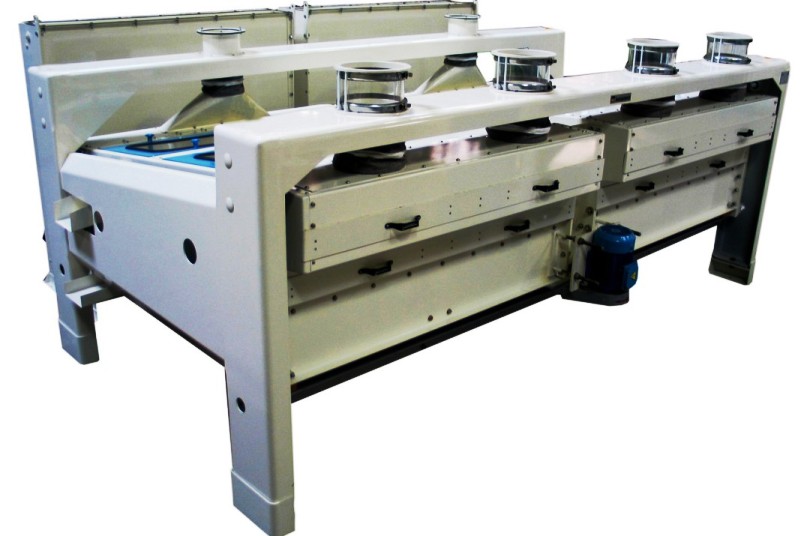

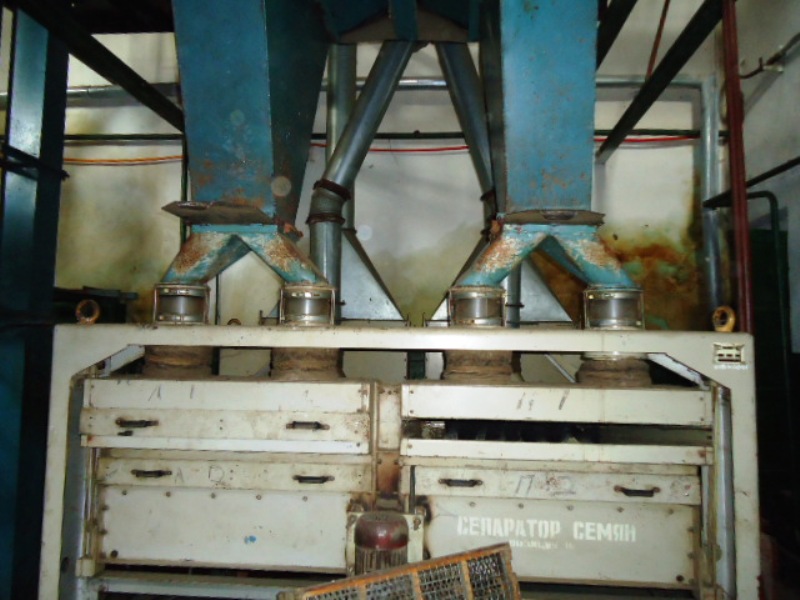

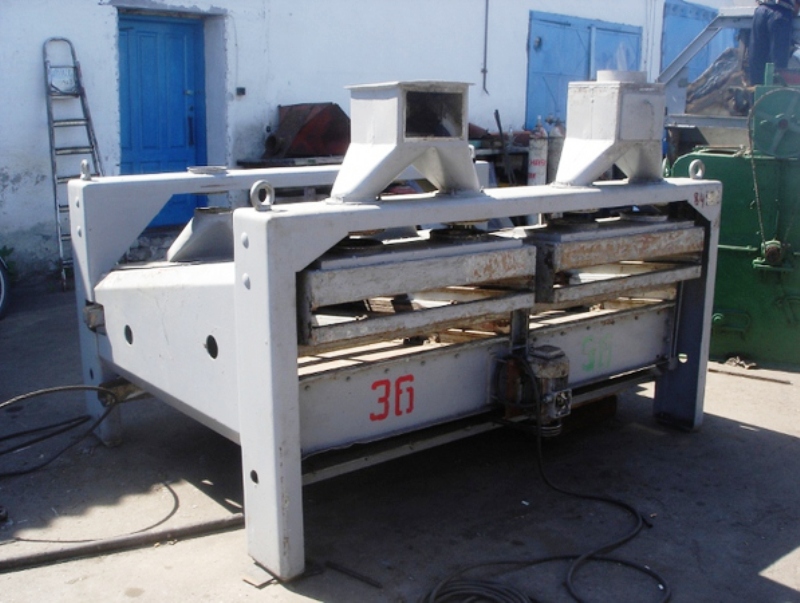

Фото
