Самодельный опрыскиватель для личного сада огорода

Опрыскиватели для огорода своими руками, виды, фото и видео

Зачем он нужен

Устройство, именуемое опрыскивателем, необходимо для равномерного распределения жидкости по поверхности обрабатываемых растений. Только при таком условии растворы смогут воздействовать по всей площади нанесения: защищать от вредных насекомых и организмов или насыщать растение необходимыми веществами.

По принципу работы аппараты для опрыскивания могут быть ручными, аккумуляторными и бензиновыми. Все разновидности встречаются на прилавках магазинов, однако можно сделать опрыскиватель своими руками. В этом случае аппарат будет подходить запросам дачника, а также не придется задаваться вопросом, как отремонтировать в случае поломки.

Чтобы опрыскивать небольшие кустики и рассаду, необязательно сооружать очень сложную конструкцию. Можно взять опустошенную емкость от жидкости для мытья стекол с встроенным в крышку распылителем. Хорошо промыть все части и собрать. В полученную конструкцию заливается нужный раствор, которым обрабатывают поверхность растений.

Для обработки больших участков конструируется более серьезный аппарат.

Как использовать краскопульт из пылесоса?

Для того чтобы малярные работы были выполнены максимально качественно, необходимо учитывать несколько правил, которые помогут ускорить и упростить этот процесс. Специалисты рекомендуют наносить раствор через телескопический краскораспылитель круговыми движениями. Это позволяет добиться более равномерной обработки поверхности.

Устройство для распыления краски нужно держать под углом в 90º по отношению к окрашиваемой поверхности. В противном случае расход материала будет значительно больше.

Долго задерживаться на одном месте тоже нельзя. Это станет причиной перерасхода краски и неравномерного цвета. Если покрытие должно наноситься в несколько слоев, необходимо дождаться полного высыхания предыдущего.

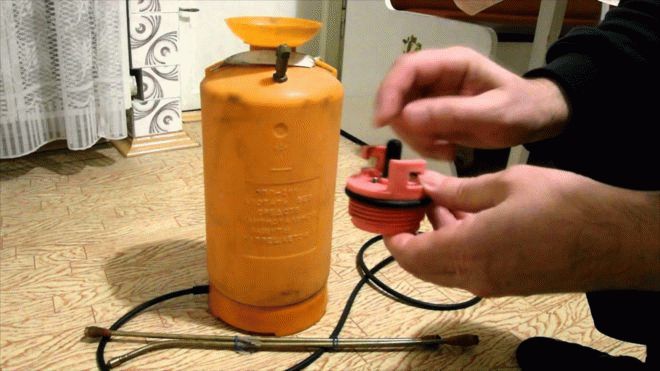

Опрыскиватель аккумуляторный своими руками

Для создания аккумуляторного опрыскивателя своими руками понадобятся:

• герметичная емкость: для этой цели подойдет бачок от старого опрыскивателя или пластиковый бачок с крышкой;
• аккумулятор (12 В);
• воздушный клапан;
• штанга для опрыскивания;
• автомобильный компрессор.

1. В бачке просверлить отверстие, куда вставить автомобильный ниппель.
2. Под шайбы в месте крепления ниппеля подложить резиновую прокладку, чтобы закрыть все возможные щели. Можно с этой целью применить герметик.
3. К ниппелю подсоединить компрессор.
4. Сделать отверстие и зафиксировать в нем штангу. Если емкость взята от неработающей опрыскивающей конструкции, то этот этап можно пропустить, так как и штанга, и распылитель в ней имеются.
5. Компрессор подключить к аккумулятору.

Давление в бачке получается высоким, что способствует более мелкому распылению. После нагнетания необходимого уровня давления излишки выходят через воздушный клапан.

Какими бывают опрыскиватели?

1. Ручного типа. Резервуар емкостью не более 2 л соединяется с разбрызгивателем, который при нажатии на рычаг распыляет раствор на растения. Изделие предназначено для ухода за комнатными растениями.
2. Насосного типа. Раствор набирается в резервуар насоса и подается на сопло разбрызгивателя под давлением поршня. Эффективны в использовании на небольших садовых участках.
3. Пневматического (помпового) типа с емкостью для раствора от 1,5 л до 20 л в носимом или ранцевом исполнении. При помощи ручного насоса, совмещенного с корпусом изделия, в емкости создается давление до 5 атмосфер. При открытии крана подачи, жидкость под избыточном давлением поступает на сопло распылителя, обрабатывая растения. Одной накачки емкости достаточно для 30 мин. работы.
4. Изделия поставляются с длинной штангой и с соответствующей длины шлангом, что позволяет их использовать в качестве опрыскивателей для высоких деревьев, труднодоступных участков крон. Помповые устройства эффективны на участках до 30 соток.

Помповый опрыскиватель с ручной накачкой

Навесной опрыскиватель PROMAR

1. Промышленностью выпускаются к опрыскивателям раздвижные и сборные штанги длиной до 5 м для опрыскивания высоких деревьев.

Опрыскиватель из канистры

Чтобы сделать аппарат для опрыскивания небольших площадей, понадобятся:

• Канистра – лучше металлическая, так как она более прочная и устойчивая к ржавчине и химическим воздействиям. Оптимальный объем – 10-12 л, чтобы к емкости было проще прикрепить ремни для ношения за плечами.
• Электронасос омывателя стекол автомобиля.
• Резиновая прокладка от омывательного бачка для крепления моторчика.
• Провод ПВС с сечением 0,75 – около 2 м.
• Наконечник с распылителем от старого ручного опрыскивателя.
• Шланг для подачи жидкости (около метра).
• Кнопка управления.
• Энергетический узел – аккумулятор 12 В (можно взять от шуруповерта).

Опрыскиватель для сада из бака от стиральной машины

Для сооружения этого самодельного опрыскивателя для огорода нужен бак из нержавеющей стали от старой стиральной машины, а также старый масляный насос, например от автомобиля «Москвич».

Перед тем как сделать самодельный опрыскиватель данной конструкции, бак следует закрепить в подвешенном состоянии на деревянной площадке с тремя стойками диаметром 10 мм каждая. Крепить детали конструкции можно с помощью гаек. Затем под баком нужно установить электромотор с приводом на вал масляного насоса клиновидным ремнем, на вал насоса насадить большой шкив, а на вал электромотора — малый. Далее крепятся две медные трубки диаметром 8 мм — одна из них, с сеткой, протягивается от бака к корпусу насоса, а другая тянется от насоса к трубочке опрыскивателя с распылителем.

Для полива участка можно использовать длинный полихлорвиниловый шланг, и тогда опрыскивать растения можно будет на большом пространстве.

Также для самодельного садового опрыскивателя потребуется электрокабель длиной 40 м, чтобы опрыскиватель можно было передвигать на значительное расстояние и обрабатывать даже самые отдаленные участки. Для легкого перемещения устройства можно снабдить его хотя бы двумя колесами (можно от детских игрушек), водилом, за которое можно будет держаться, и упором, который не даст всей конструкции завалиться набок.

Как сделать опрыскиватель из огнетушителя

Удобный аппарат можно соорудить из пенного огнетушителя, отслужившего свой срок. Удобство заключается в оптимальной емкости и несложной переделке.

Чтобы сделать опрыскиватель из огнетушителя, нужно выполнить ряд действий:

1. Удалить порошок, открутив крышку и соблюдая при этом все меры безопасности.
2. Удалить рычаг с крышки и заварить получившееся отверстие.
3. Внутрь крышки установить прокладку из резины.
4. Вывернуть сопло.
5. На его месте закрепить вентиль от автомобильной бескамерной шины, под которым положить резиновые шайбы. Перед этим наружную шайбу нужно выгнуть по радиусу обечайки огнетушителя.
6. Примерно в 1,5 см от дна баллона сделать отверстие по внутреннему диаметру патрубка. Наружный диаметр его не должен превышать 1 см, так как придется взять шланг с большим диаметром, что будет способствовать понижению давления внутри конструкции.
7. К просверленному месту приварить или прикрутить на резьбу патрубок длиной около 6 см. Располагать его лучше сбоку от вентиля, чтобы не мешал при переноске аппарата.
8. К наружному краю патрубка подсоединить резиновый шланг, на конце которого зафиксировать распылительную трубку длиной не меньше метра. Это позволит не только опрыскивать высокие деревья, но также предотвратит от попадания раствора на кожу и одежду.
9. В месте фиксации распылительной трубки к шлангу прикрепить ручку и краник, на противоположном конце – распылительную головку. Для большего удобства свободный конец немного загнуть.

Чтобы удобно было переносить конструкцию, к ней крепятся ремни. Перед работой в баллон при закрытом кранике на шланге вливают 5 л жидкости и плотно прикручивают крышку. Затем к вентилю крепят шланг насоса и делают около 80 качков. Если воздух выходит только через сопло при открытом кране, то давления хватит для выработки набранной жидкости. Если на момент окончания распыления жидкость осталась, то воздух подкачивают повторно.

После окончания работ воздух выпускают, крышку помаленьку откручивают, оставшийся раствор выливают, а всю конструкцию промывают.

Мощный распылитель, сделанный руками

Ведущий канала “6 Соток и Сергей” назвал это видео “халявный распылитель”. В том смысле, что он практически бесплатный и дармовой. На него не надо тратить больших денег и его легко изготовить своими собственными руками любому огороднику, которому надо распылять, “травить” картошку, деревья, кусты. Много комментариев и положительных и не очень, с советами, где люди предлагали модернизировать. Сделать, чтобы удобно обращаться в работе. Тем распылителем, который сделал первый раз, мастер пользуется уже восьмой год, проблем нет. Но задумка закралась в голову модернизировать его и сделать более серьезный аппарат, который действительно создаст конкуренцию таким воротилам на рынке садоводства как “Керхер”.

Вкратце, как был сделан мощный распылитель воды. К древку прикручен с бутылкой, что и создавало проблемы. Тяжеловато человеку с не развитой мускулатурой держать на вытянутой руке тяжесть практически 2 литра.

Модернизируем всё это. Можно использовать древко, но решил взять более цивильную основу – это лыжная палка.

Самодельные опрыскивающие устройства

В возделывании садовых и огородных культур процесс ухода – один из важнейших этапов. Поэтому наличие распылителя в обиходе необходимо. Но случается, что инструмент выходит из строя или же нет возможности купить его. Не все это знают, но можно сделать опрыскиватели своими руками.

• 1 Опрыскиватель для сада: назначение и устройство
• 2 Виды распылителей
• 3 Изготовление агрегата своими руками
  • 3.1 Электрический
  • 3.2 Аккумуляторный
  • 3.3 Из насоса для велосипеда и пластиковой бутылки
• 4 Преимущества самодельного опрыскивателя
• 5 Заключение

Опрыскиватель – садовый инструмент, предназначенный для распыления препаратов для ухода за растительными культурами. Своевременная и качественная обработка поможет получить достойный урожай. Этот агрегат позволит сделать следующее:

• внести подкормку;
• обработать огород от вредителей, используя минимум вредных компонентов;
• проводить профилактический уход на даче.

Это устройство поможет покрасить дом, достаточно развести известь и залить раствор в емкость.

Опрыскиватель выполняет свои функции благодаря разнице между давлением воздуха и жидкости, которая находится в плотно закрытой емкости устройства. Аналогичный принцип действия у самых востребованных агрегатов, например, «Жук», «Stanley».

Жидкое средство под высоким давлением устремляется к выходу и в момент открытия клапана перемещается через гибкую трубку в своеобразную телескопическую конструкцию, которую увенчала насадка распылитель. В результате жидкость рассеивается в облако, струю, веер либо в комбинацию из этих вариантов.

При этом давление на средство формируется разными методами. Какой именно способ выбран для устройства, зависит от производителя. Встречаются мощные аппараты, оснащенные мотором. Они предназначаются для обработки дерева высотой до 5-10 м. А есть и небольшие опрыскиватели для ручного ухода за цветочными клумбами.

Благодаря множеству представленных на рынке вариантов, выбрать можно именно тот прибор, который подходит для конкретных запросов. Существует несколько разновидностей ручных опрыскивателей:

• Помповый. Это устройство – фактически обычный насос, конструкция которого походит на шприц или огнетушитель. Он представляет собой пластиковый цилиндр, оснащенный рукоятью-помпой. Емкость в таких устройствах достигает 1-2 литров.
• Гидравлический. Прибор предполагает вместительность резервуара 3-12 литров. Его применяют для дачи, сада. Этот опрыскиватель снабжен специальным ремнем для переноски. Распыляется средство с помощью длинной, тонкой трубки. Ее присоединяет к бачку гибкий шланг. Устройство запускается кнопкой.
• Ранцевый. Оснащен агрегат баком на 10-20 литров. Они встречаются ручные и аккумуляторные. Первые действуют как помповый насос: давление нагнетается в камере. Во втором типе устройств оно создается с помощью электрической батареи.
• Пневматический. Бывают как ручные, так и переносные приспособления. Давление создает помпа, которая находится в крышке. Устройства преимущественно применяют для дезинфекции помещений большой площади.

Помимо этого опрыскивающие устройства делят на такие группы:

1. 1. Моторизированные. Они снабжены бензиновым двигателем.
2. 2. Навесные. Приборы используются как специальное приспособление для трактора. Можно его прикрепить и на мотоблок либо минитрактор.
3. 3. Гербицидные. Специальные устройства, которые фиксируют на спецтехнике, ими обрабатывают огромные территории.

Можно приобрести личный навесной опрыскиватель, если предстоит обрабатывать большие площади.

Опрыскиваем сад своими руками

Садоводы, которые выращивают в своих огородах различные виды растительных культур, сходятся во мнении: без правильного и своевременного ухода за насаждениями – далеко «не уедешь». Одним из эффективных инструментов такого ухода, несомненно, является садовый распылитель.

Выбираем распылитель для сада и огорода

Достаточно часто предприимчивые садоводы собирают распылители самостоятельно. На самом деле изготовление качественного опрыскивателя своими силами – не такая уж сложная задача. Сделав хорошее самодельное устройство, вы сможете избавить себя от регулярного ремонта распылителя и обеспечить эффективный уход зеленым насаждениям.
Какой вариант более рациональный – покупка хорошего опрыскивателя или его изготовление своими силами? Давай разберемся вместе.

Как нетрудно догадаться, главная функция опрыскивателей – распылять специальные химические составы (стимулирующие, удобряющие и т.д.) на растения соответствующим образом. Препараты, нанесенные подобным способом, отлично прилипают к кустам и деревьям, и могут проявлять свои полезные свойства долгое время. Плодовые деревья и некоторые виды кустов следует опрыскивать в обязательном порядке, только так можно обеспечить им эффективную защиту от различных вредителей и болезней (клещи, тля, черви и прочие).

О видах приборов

Для того чтобы производить процедуру опрыскивания максимально эффективно необходимо использовать садовый распылитель. Все разновидности опрыскивателей делят на несколько категорий в зависимости от принципа действия устройств.

Итак, в данном случае речь идет о:

• ручных распылителях. Большинство из них представлено в виде пластиковых резервуаров с крышками. В емкость вмонтирован помповый насос. Благодаря работе насоса внутри емкости нагнетается давление. После этого распыление производится путем нажатия специального рычажка.
  Ручные приборы чаще всего бывают двухлитровыми или пол-литровыми. Они отлично подойдут для того чтобы опрыскивать рассаду или прочие невысокие насаждения;
• помповых распылителях. Агрегат такого типа рассчитан на распыление большого объема химикатов. Объем резервуара у помповых опрыскивателей – от 3 до 15 литров. Прибор обычно вешают на плечо, используя специальный ремень. К крышкам баков устройств крепятся насосы, а к корпусам – шланги с рядом специальных приспособлений (форсунками, штангами, ручками). В настоящее время разновидности помповых распылителей являются одними из наиболее популярных. Если площадь вашего участка не более 30 соток, данный вариант вам подходит ;
• ранцевых ручных распылителях. Удобство данного прибора заключается в том, что его можно одевать на спину, как ранец. Для того чтобы производить распыление таким опрыскивателем, придется одновременно задействовать обе руки: одна держит штангу с опрыскивателем, а другая нагнетает давление посредством насоса. Объективности ради скажем, что это не очень комфортное занятие;
• ранцевых аккумуляторных распылителях. Данный тип устройства – это, по сути, улучшенная модификация ранцевого ручного агрегата. Главный плюс такого варианта в том, что здесь для нагнетания давления применяется электропривод (работает от аккумулятора). Такой подход серьезно оптимизирует и убыстряет процесс опрыскивания.
  Различные виды электрических ранцевых распылителей отлично подойдут для участков и минихозяйств с небольшой площадью;
• бензиновые мотоопрыскиватели обычно используются для опрыскивания больших территорий. Объем резервуара распылителя в данном случае составляет 10-20 литров. Агрегаты данного вида можно разделить на две категории — колесные (свободное перемещение по всей территории) и ранцевые.

Все виды перечисленных распылителей могут быть без проблем приобретены в специализированном магазине или заказаны по Интернету. Однако опрыскиватель можно изготовить своими силами, воспользовавшись подручными материалами. Многие садоводы считают такой вариант самым надежным. Самодельный распылитель можно «подогнать» под собственные цели и масштабы. Если вдруг устройство сломается, в этом случае самостоятельный ремонт произвести будет намного легче.

О самодельных распылителях

Многие дачники применяют для обработки своих «владений» самодельные опрыскиватели. Для того чтобы изготовить распылитель-самоделку не нужно быть Кулибиным или Эдисоном, нужно лишь немного смекалки и элементарные стройматериалы. Самый примитивный экономичный вариант – осуществлять опрыскивание с помощью веника. Однако это не очень-то практично, при таком подходе не избежать ненужного расходования удобрений.

Интересный и рациональный вариант – изготовление опрыскивателей из емкостей от стеклоочистителей (такой агрегат подойдет для рассады и небольших кустарников). Перед там, как начать обработку участка, резервуар необходимо тщательно промыть (на стенках могут остаться нежелательные элементы).

Если вы планируете изготовить достаточно современный распылитель для сада, например, агрегат с электроприводом, здесь не обойтись без довольно сложных деталей. Так, вам придется запастись многожильным кабелем, выключателем с кнопкой, штангой для распылителя, армированным шлангом, насосом, емкостью и т.д.

В принципе своими силами реально собрать даже колесный агрегат для опрыскивания, однако для этого понадобятся сложные технические приспособления.

Итак, разберем подробно процесс изготовления распылителя, который работает от аккумулятора. Для этого нам понадобится емкость. В качестве варианта предлагаем использовать некоторые части старого помпового распылителя, отремонтировать который невозможно. Важный момент: емкость должна быть герметичной, а воздушный клапан и штанга – полностью рабочими.
Для сборки агрегата воспользуемся также автомобильным компрессором и аккумулятором (12В). Сверлим отверстие в баке и осуществляем вставку автомобильного ниппеля. Затем производим соединение ниппеля с компрессором. Для того чтобы отверстие было герметичным используем герметик или резиновую прокладку. Теперь можно произвести подключение компрессора к аккумуляторной батарее. За счет высокого уровня давления в емкости процесс распыления будет производиться мелкими каплями.

Бесспорный плюс самодельного электрического распылителя — это отсутствие проблем с заменой и ремонтом любого из компонентов устройства.

В процессе распыления удобрений не забывайте о технике безопасности. Совершенно не лишними будут головные уборы, рукавицы, защитные костюмы и, конечно, респираторы. После того, как работа будет завершена, необходимо произвести разбор устройства и его тщательную промывку. Затем детали опрыскивателя сушатся, и устройство собирается вновь.

Видео: Электрический опрыскиватель для сада и огорода своими руками.

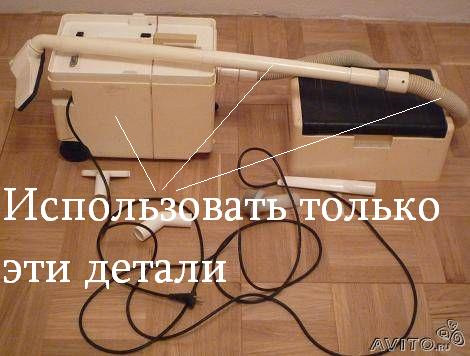

ОПРЫСКИВАТЕЛЬ САДОВЫЙ ИЗ ПЫЛЕСОСА

Все равно в этом году лето будет, будут зеленеть деревья и будут разные паразиты (насекомые конечно) портить эту красоту. Для борьбы с ними применяются продаваемые в магазинах опрыскиватели, они имеют очень широкую номенклатуру но не имеют большой эффективности и удобства в работе. Исходя из того что сани нужно готовить летом а телегу зимой решил уже в январе поделится своим опытом — может кому и пригодится. Я изготовил за последние годы себе и своим соседям и друзьям по даче опрыскиватели на основе пылесоса. Многолетняя эксплуатация данного опрыскивателя показала что облако мелкораспыленного раствора не в пример магазинным ручным опрыскивателям получается большое, быстро дерево или кустарник становятся совершенно мокрыми, процесс опрыскивания становится легким и не занимает много времени.

В редких сейчас дачных домиках нет электричества потому и нет проблем с использованием данного устройства. В основу его заложен вот такой принцип – вспомните как в комплекте с пылесосами выпускаемыми в СССР поставлялись специальные крышечки с трубкой для побелки в основном потолков или стен.

крышки одевались на поллитровые или 0,75 литра банки в которые заливался побелочный раствор, все это через шланг подключалось к выходному отверстию пылесоса и производилась побелка или покраска чего либо по вашему усмотрению. За основу я взял пылесос «Электросила 2» так как в его конструкции много разных пазух куда можно разместить дополнительно необходимые детали и электромотор у него достаточно мощный.

Подача раствора осуществляется из бачка омывателя стекол от а/м «Волга» штатным электронасосом по трубочке. Такие 5 литровые бачки и трубочки продаются на всех авторынках для систем омывателя а/м.

С крышки для побелки обрезается лишняя пластмасса и она закрепляется на конец пластиковой трубки шланга пылесоса. Можно удлинять данными пластиковыми трубками расстояние от гибкого шланга тем самым приспосабливая данный опрыскиватель для обработки более высоких деревьев.

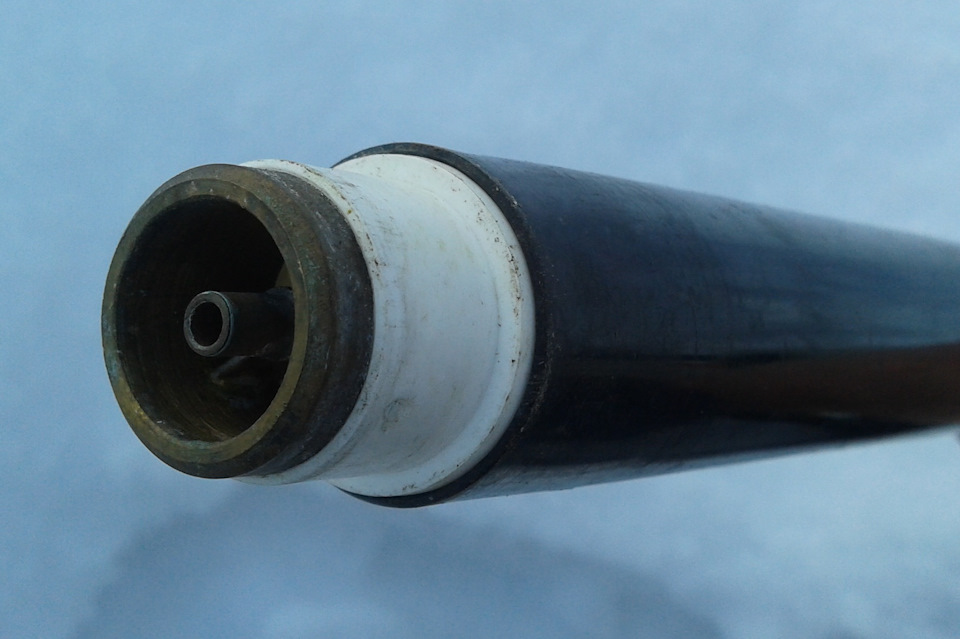

В гибкий шланг пылесоса вставляется кроме трубочки подачи раствора также двужильный провод с помощью которого будет включаться агрегат. На корпусе располагаются элементы настройки и управления опрыскивателем

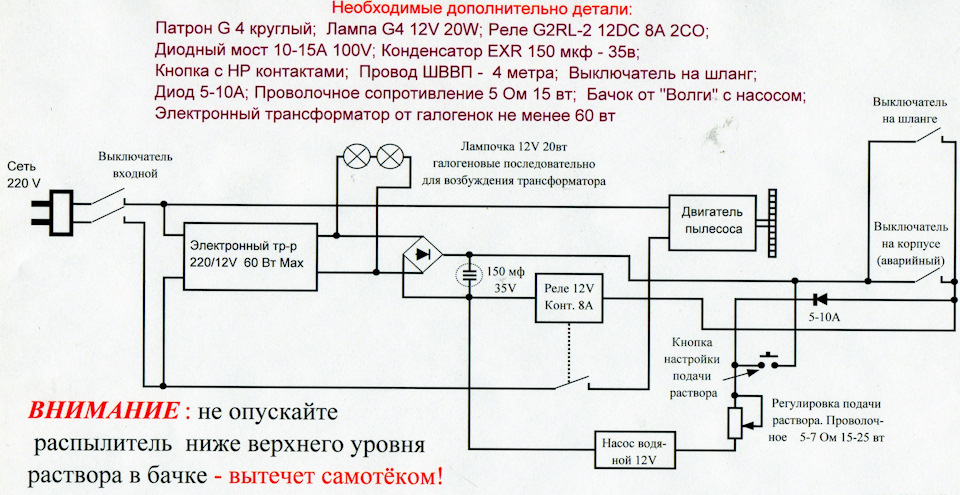

Электросхема устройства и необходимые дополнительно детали указаны на рисунке.

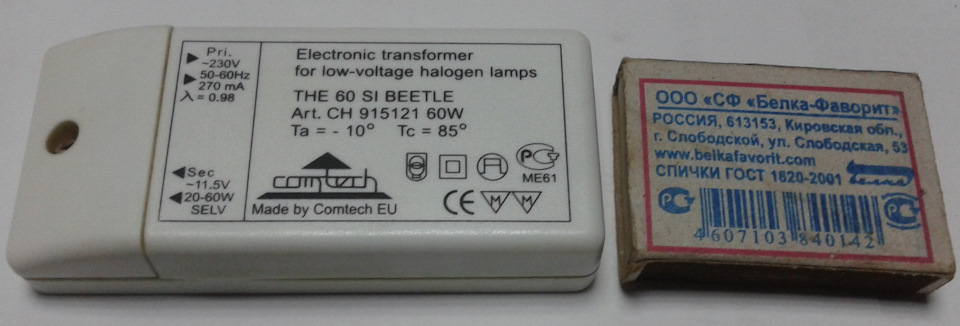

В данном устройстве применен электронный трансформатор для галогенок (не менее 60 Вт), но можно применить и простой транс, главное чтобы вторичная выдавала 12 вольт с током не менее 1,5 ампера и чтобы он по размером помещался в пазухи пылесоса.

Для регулировки подачи раствора (на полную мощность бачок быстро пустеет) применено проволочное переменное сопротивление, но можно приколхозить и какую нибудь китайскую ШИМ приблуду для регулировки оборотов двигателя – на Али их много. Таких опрыскивателей я изготовил порядка 6 штук, многие годы они работают исправно, поломки встречались только у насосов подачи раствора да и то в основном если владелец после работы не сливал раствор из бачка да еще и с ним оставлял на мороз на зиму. Дополнительный аварийный выключатель устройства на корпусе я устанавливал на случай отказа основного выключателя (на шланге), ведь подходящий к нему провод нехило колеблется в сильном потоке воздуха. Для настройки подачи раствора нажимаем кнопку и регулируем подачу раствора переменным проволочным сопротивлением, пылесос при этом не включается. Можно регулировать подачу и при работающем опрыскивателе но в этом случае на глаз трудно определить расход раствора.
Но у указанного выше опрыскивателя есть 2 недостатка которые трудно преодолеть – это его вес и повышенный расход раствора. С большим весом еще как то можно бороться поставив опрыскиватель на тележку. Сами по себе химикаты для опрыскивания не дороги, раствора не жалко, но приходится (в зависимости от количества деревьев в саду) 3-4 раза заправлять бачок, он по емкости всего 5 литров а это напрягает. Поэтому по обоснованной просьбе жены я соорудил опрыскиватель сразу на тележке и с увеличенным до 20 литров бачком.

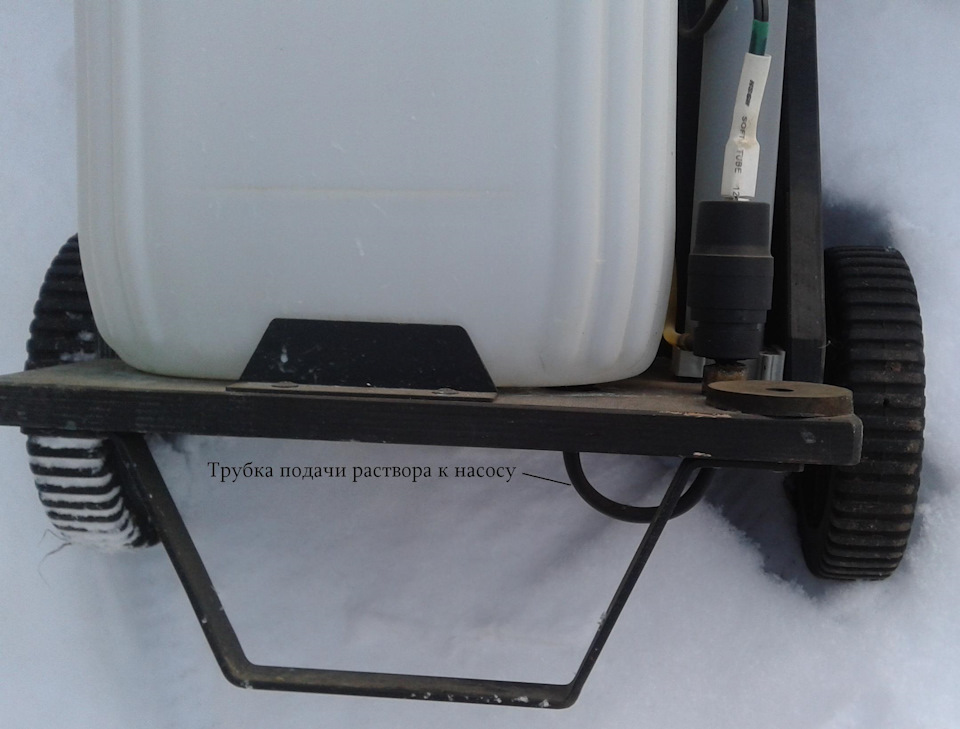

Все тот же насос от омывателя стекол а/м установил отдельно.

Нагнетатель воздуха установил от какого то импортного более мощного пылесоса конструктивно в кусок пластиковой канализационной трубы диаметром 200 мм. Распылитель выточил (сколхозил) на станке с внутренним диаметром примерно 15-16 мм. Можно просто подобрать подходящие по диаметру полипропиленовые фитинги — выходной диаметр не очень критичен и зависит от мощности нагнетателя воздуха. Тонкие медные трубки (для установки в торце) тоже с избытком продаются на авторынках.

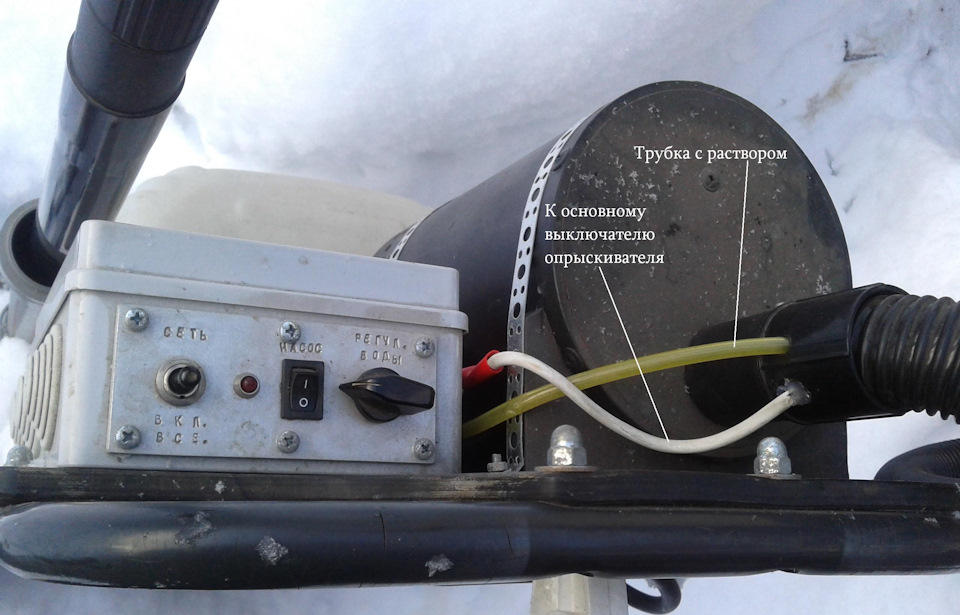

Все детали электросхемы и ручки управления устройством разместил в монтажной коробке.

Электросхема принципиально ничем не отличается от предыдущих устройств за исключением того что я исключил из нее дополнительный аварийный выключатель, теперь в случае отказа основного можно аварийно включить устройство входным переключателем.

Особо нужно обратить внимание при эксплуатации и старых и новых опрыскивателей на чистоту заливаемого в бачок раствора – только через воронку с мелкой сеточкой или марлю.

Как сделать самодельный опрыскиватель для сада из подручных материалов

• 1 Описание устройства
• 2 Видео « Навесной садовый опрыскиватель»
• 3 Какие материалы потребуются
• 4 Как сделать самому
• 5 Видео « Изготовление самодельного опрыскивателя»

Описание устройства

Основная задача садового опрыскивателя – это эффективное распыление жидкости (химикатов, удобрений, стимуляторов и т. д.) на растения. Нанесенная таким образом жидкость прекрасно прилипает к насаждениям и в течение долгого времени проявляет свои защитные свойства. Опрыскивание является необходимой мерой для защиты кустов и плодовых деревьев от болезней и вредителей (гусениц, тли, клещей и пр.). Чтобы процесс обработки проходил правильно, стоит воспользоваться специальным оборудованием – садовым опрыскивателем.

Все аппараты данного назначения можно поделить на группы по принципу работы (от элементарных ручных до самоходных). Выделяют следующие виды:

1. Ручной опрыскиватель, который представляет собой бак из пластика с крышкой с вмонтированным помповым насосом. Насосом создается нужное давление в баке, затем можно распылять жидкость, нажимая рычаг, который находится на ручке. Агрегаты данного типа производятся с объемом бака от 0,5 до 2 литров. Он прекрасно подходит для опрыскивания рассады и других немасштабных насаждений.
2. Помповый опрыскиватель рассчитан на опрыскивание большого количества растений. Объем бака составляет 3-12 литров. Его нужно носить на плече на специальном ремне. На крышке также находится насос, а от корпуса идет шланг (1-1,5 метра) со специальной ручкой, штангой и форсункой. На сегодняшний день помповые садовые опрыскиватели одни из самых востребованных. Это прекрасный вариант для обработки площадей до 30 соток.
3. Опрыскиватель ранцевый ручной – здесь давление нагнетается в насосе. Аппараты этого вида удобны тем, что их можно носить за спиной, как рюкзак. Обрабатывая насаждения с помощью данного агрегата, нужно одной рукой нагнетается давление, а второй держать штангу с распылителем, что не очень удобно и достаточно утомительно.

1. Опрыскиватель ранцевый аккумуляторный – это усовершенствованная модель предыдущего. Основное его преимущество заключается в том, что давление образуется посредством электропривода от аккумуляторной батареи. Такой механизм существенно облегчает процесс обработки растений и ускоряет процесс. Электрические садовые опрыскиватели благодаря своей эффективности и продуктивности подходят и для небольших частных садов и огородов, и для мини-хозяйств.
2. Мотоопрыскиватель бензиновый целесообразно применять для проведения работ на больших площадях. Объем емкости для жидкости здесь варьируется в диапазоне 12-20 литров. Опрыскиватели этого типа делятся на два вида: ранцевые, которые носят за спиной; колесные, которые можно свободно перемещать по саду и огороду.

Все перечисленные выше агрегаты можно без проблем купить на рынках или специализированных магазинах, а также заказать через интернет. Но можно обойтись своими силами, сделав аппарат самостоятельно из доступных материалов. Возможно, этот способ будет самым верным, т. к. собственноручно сделанный опрыскиватель для сада и огорода легко можно подстроить под свои нужды и не переживать по поводу ремонта в случае какой-либо поломки.

Видео « Навесной садовый опрыскиватель»

Видео по использованию навесного самоходного опрыскивателя, методом крепления к тракторной конструкции.

Какие материалы потребуются

Многие садоводы и огородники пользуются на своих участках самодельными средствами для опрыскивания зеленых насаждений. Чтобы сделать садовый опрыскиватель, необязательно быть инженером или изобретателем – достаточно проявить смекалку. Для проведения работ в саду или теплице можно использовать обычный веник, который справится с ролью опрыскивателя. Это дешевый и простой способ, но не очень практичный, поскольку в процессе попусту проливаются химикаты.

Для обработки небольшого количества кустов или рассады можно сделать прекрасный ручной распылитель из емкости от стеклоочистителя. Перед началом использования нужно просто хорошо вымыть емкость, чтобы очистить от остатков нежелательных элементов. Если же в планах создать более продвинутый садовый опрыскиватель, например, электрический, то здесь понадобятся достаточно сложные и серьезные детали: бак, насос, обратный клапан, армированный шланг, штанга с распылителем, кнопочный выключатель, многожильный провод и пр. При желании можно даже сделать самоходный аппарат, но для этого уже нужно задействовать технику.

Как сделать самому

Рассмотрим, каким образом можно сконструировать аккумуляторный опрыскиватель. Для его изготовления нужно взять бак – отлично подойдет старый помповый опрыскиватель со сломанным насосом, который не подлежит ремонту. При этом крайне важно, чтобы был герметичный бак, рабочая штанга и воздушный клапан.

Также понадобится аккумулятор (12 В) и автомобильный компрессор. В емкости нужно просверлить отверстие и вставить автомобильный ниппель, к которому подсоединяется компрессор. Для герметизации отверстия под шайбы можно проложить прокладку из резины или задуть герметиком. Затем компрессор нужно подключить к аккумулятору.

Благодаря высокому давлению в баке распыление получается очень мелким. Накачивается нужное давление, а его излишки выходят через клапан. Неоспоримое преимущество самостоятельно сконструированного аккумуляторного опрыскивателя – это возможность ремонта и замены любого элемента. При работе с любым опрыскивателем стоит помнить о соблюдении правил техники безопасности: защитную одежду, использовать перчатки, респиратор, головной убор. По окончании работы прибор следует разобрать и тщательным образом промыть водой, затем просушить и собрать.

Видео « Изготовление самодельного опрыскивателя»

Видео-инструкция по изготовлению садового опрыскивателя из непригодного пылесоса.

Как изготовить самодельный опрыскиватель для сада и огорода

От правильности ухода за выращиваемыми растениями зависит будущий урожай. Причем, ухаживать – значит не только поливать и пропалывать, но также удобрять культуры и бороться с вредителями.

Распылять различные растворы можно вручную обычным веником. Однако при этом жидкость распределяется по поверхности растения неравномерно, да и занятие это довольно трудоемкое. Лучше воспользоваться опрыскивателем. Его можно приобрести в специализированном магазине или сконструировать личный аппарат. Причем, самодельный опрыскиватель для сада и огорода не так уж и сложно сделать – нужно только захотеть!

Зачем он нужен

Устройство, именуемое опрыскивателем, необходимо для равномерного распределения жидкости по поверхности обрабатываемых растений. Только при таком условии растворы смогут воздействовать по всей площади нанесения: защищать от вредных насекомых и организмов или насыщать растение необходимыми веществами.

По принципу работы аппараты для опрыскивания могут быть ручными, аккумуляторными и бензиновыми. Все разновидности встречаются на прилавках магазинов, однако можно сделать опрыскиватель своими руками. В этом случае аппарат будет подходить запросам дачника, а также не придется задаваться вопросом, как отремонтировать в случае поломки.

Чтобы опрыскивать небольшие кустики и рассаду, необязательно сооружать очень сложную конструкцию. Можно взять опустошенную емкость от жидкости для мытья стекол с встроенным в крышку распылителем. Хорошо промыть все части и собрать. В полученную конструкцию заливается нужный раствор, которым обрабатывают поверхность растений.

Для обработки больших участков конструируется более серьезный аппарат.

Опрыскиватель аккумуляторный своими руками

Для создания аккумуляторного опрыскивателя своими руками понадобятся:

• герметичная емкость: для этой цели подойдет бачок от старого опрыскивателя или пластиковый бачок с крышкой;
• аккумулятор (12 В);
• воздушный клапан;
• штанга для опрыскивания;
• автомобильный компрессор.

1. В бачке просверлить отверстие, куда вставить автомобильный ниппель.
2. Под шайбы в месте крепления ниппеля подложить резиновую прокладку, чтобы закрыть все возможные щели. Можно с этой целью применить герметик.
3. К ниппелю подсоединить компрессор.
4. Сделать отверстие и зафиксировать в нем штангу. Если емкость взята от неработающей опрыскивающей конструкции, то этот этап можно пропустить, так как и штанга, и распылитель в ней имеются.
5. Компрессор подключить к аккумулятору.

Давление в бачке получается высоким, что способствует более мелкому распылению. После нагнетания необходимого уровня давления излишки выходят через воздушный клапан.

Опрыскиватель из канистры

Чтобы сделать аппарат для опрыскивания небольших площадей, понадобятся:

• Канистра – лучше металлическая, так как она более прочная и устойчивая к ржавчине и химическим воздействиям. Оптимальный объем – 10-12 л, чтобы к емкости было проще прикрепить ремни для ношения за плечами.
• Электронасос омывателя стекол автомобиля.
• Резиновая прокладка от омывательного бачка для крепления моторчика.
• Провод ПВС с сечением 0,75 – около 2 м.
• Наконечник с распылителем от старого ручного опрыскивателя.
• Шланг для подачи жидкости (около метра).
• Кнопка управления.
• Энергетический узел – аккумулятор 12 В (можно взять от шуруповерта).

1. В канистре в нижней части дрелью просверлить отверстие.
2. Вставить в отверстие резиновую прокладку.
3. Установить электронасос.
4. Подвести питание, кнопку управления и шланг подачи жидкости.
5. Аккумулятор закрепить на канистре с помощью изоленты.

Использовать устройство очень просто. Подвесив на разгрузку от триммера или взяв его в руку, передвигаться вдоль обрабатываемых площадей. Плюсом является использование электронасоса, который позволяет удерживать оптимальное давление, что способствует более равномерному распылению.

Как сделать опрыскиватель из огнетушителя

Удобный аппарат можно соорудить из пенного огнетушителя, отслужившего свой срок. Удобство заключается в оптимальной емкости и несложной переделке.

Чтобы сделать опрыскиватель из огнетушителя, нужно выполнить ряд действий:

1. Удалить порошок, открутив крышку и соблюдая при этом все меры безопасности.
2. Удалить рычаг с крышки и заварить получившееся отверстие.
3. Внутрь крышки установить прокладку из резины.
4. Вывернуть сопло.
5. На его месте закрепить вентиль от автомобильной бескамерной шины, под которым положить резиновые шайбы. Перед этим наружную шайбу нужно выгнуть по радиусу обечайки огнетушителя.
6. Примерно в 1,5 см от дна баллона сделать отверстие по внутреннему диаметру патрубка. Наружный диаметр его не должен превышать 1 см, так как придется взять шланг с большим диаметром, что будет способствовать понижению давления внутри конструкции.
7. К просверленному месту приварить или прикрутить на резьбу патрубок длиной около 6 см. Располагать его лучше сбоку от вентиля, чтобы не мешал при переноске аппарата.
8. К наружному краю патрубка подсоединить резиновый шланг, на конце которого зафиксировать распылительную трубку длиной не меньше метра. Это позволит не только опрыскивать высокие деревья, но также предотвратит от попадания раствора на кожу и одежду.
9. В месте фиксации распылительной трубки к шлангу прикрепить ручку и краник, на противоположном конце – распылительную головку. Для большего удобства свободный конец немного загнуть.

Чтобы удобно было переносить конструкцию, к ней крепятся ремни. Перед работой в баллон при закрытом кранике на шланге вливают 5 л жидкости и плотно прикручивают крышку. Затем к вентилю крепят шланг насоса и делают около 80 качков. Если воздух выходит только через сопло при открытом кране, то давления хватит для выработки набранной жидкости. Если на момент окончания распыления жидкость осталась, то воздух подкачивают повторно.

После окончания работ воздух выпускают, крышку помаленьку откручивают, оставшийся раствор выливают, а всю конструкцию промывают.

Опрыскиватель на автомобильном аккумуляторе

Автовладельцы меняют аккумулятор, когда плотность электролита падает до критического уровня. В этом случае он уже не может нормально поддерживать электросистему транспортного средства. Однако вырабатывать энергию для менее мощного мотора он может. На его основе делают электроопрыскиватель на аккумуляторе:

• к аккумулятору крепят металлические захваты;
• присоединяют двужильный электрический кабель в мягкой оплетке и прикуриватель, соблюдая полярность;
• внутрь бачка устанавливают моторчик, функционирующий в качестве насоса;
• устанавливают шланг и распылитель.

Теперь можно приступать к обработке невысоких растений. Недостатком электрического опрыскивателя, сконструированного своими руками, является небольшая площадь обрабатываемой территории: ее ограничивает длина кабеля. Заряжается обычным зарядным устройством для аккумуляторов.

Видео: как сделать опрыскиватель своими руками

Для обработки больших участков

Для опрыскивания садов, полей, виноградников можно собрать более мощный опрыскиватель на мотоблок. Одним из положительных моментов использования такого опрыскивателя является возможность крепления насоса к тяговому средству с помощью ременного привода. Кроме этого, на таком устройстве предусмотрена регулировка давления, которая позволит повысить или понизить уровень давления при необходимости.

Что понадобится для конструирования агрегата:

• Бачок. При подборе обращают внимание не только на материал, из которого он изготовлен, но также на его объем. Важно помнить, что на одну сотку расходуется 2-5л раствора в зависимости от интенсивности распыления и числа форсунок.
• Насос НШ, можно взять насосы от аккумуляторных опрыскивателей.
• Место для аккумулятора и кнопка управления.
• Штанги: вертикальные или горизонтальные с шириной до 4м. Если создается садовый опрыскиватель своими руками, то лучше отдать предпочтение телескопическим штангам, которые позволят обрабатывать деревья разного размера.
• Форсунки. Длина и количество форсунок для опрыскивателя, сделанного своими руками, подбираются в зависимости от ширины грядок и дозировки жидкости на каждую сотку. Оптимально ставить их на расстоянии около полуметра, тогда раствор будет распыляться равномерно со всех отверстий.

Как собрать конструкцию:

1. Установить бачок.
2. Собрать устройство аналогично предыдущим видам опрыскивателей. При этом необходимо предусмотреть клапан для выхода избыточного давления.
3. Подсоединить насос и подключить его. Важно, чтобы его модель подходила к мотоблоку.
4. Навесить и привести в рабочее состояние штанги с установленными форсунками. Если делается опрыскиватель для деревьев, то штанги ставят в вертикальном положении. Если для обработки полей – в горизонтальном. Оптимальным вариантом будет установка штанга со сменным положением.

На основе центробежного насоса

Его обычно устанавливают в скважинах или колодцах, а когда отслужит свой срок, можно использовать для создания опрыскивателя. Кроме него нужен будет регулятор давления (для этого подойдет тройник с запорным краном для подключения стиральной машинки), который крепят на отводящее плечо.

Собирают аппарат по общей схеме. Готовят и вливают раствор в бачок. После этого погружают насос и приступают к орошению. Одним из недостатков такой конструкции является ее стационарность, но это может компенсироваться достаточно длинным шлангом.

Можно приобрести готовый агрегат в магазине и убрать в дальний угол после первой поломки. Ремонт садового опрыскивателя, сконструированного собственноручно, будет легким и простым. Ведь каждую деталь подбирали и ставили самостоятельно. Соответственно, срок службы такого аппарата будет больше, чем у заводского собрата.
