Реле давления воды для насоса схема подключения

Устройство и принцип работы реле давления воды для насоса

Для бесперебойной работы независимого водопровода необходимы устройства автоматики. Одним из них считается реле давления воды для насоса. Этот прибор относится к предохранительному оборудованию и управляет работой водяной помпы. При снижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора жидкости можно регулировать.

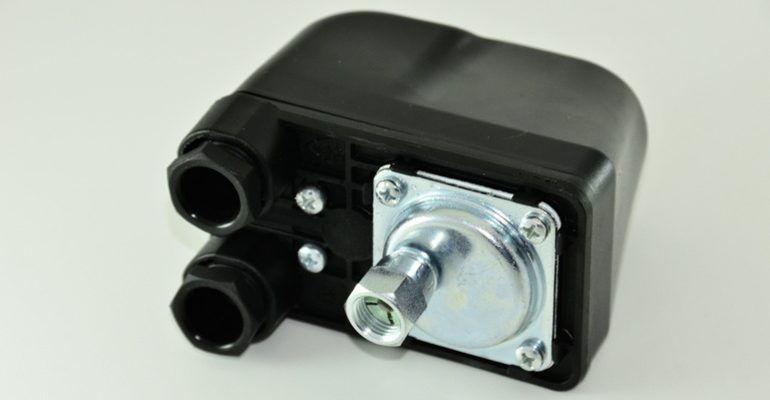

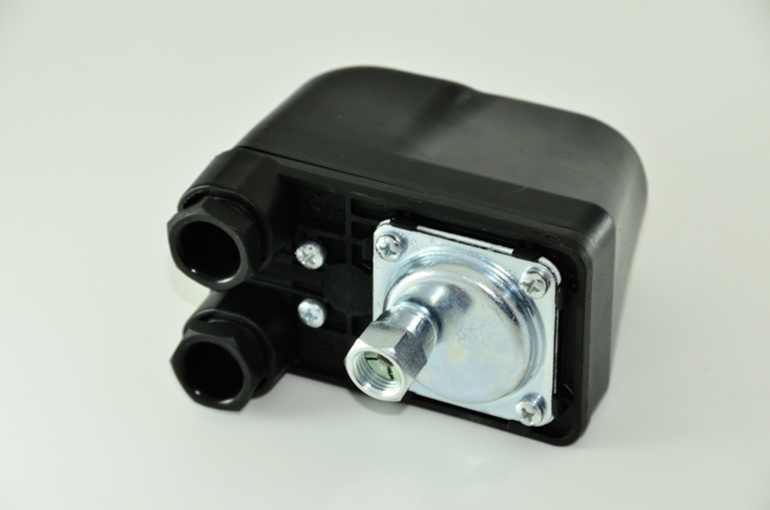

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

• высокую цену;
• повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы. Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью.

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

Обычно регулирующий давление прибор устанавливается в одном блоке с насосом, а при водостойком подключении реле располагается вместе с помпой в колодце. При такой установке следует помнить, что большинство моделей эксплуатируется при температуре не ниже 4 °C и влажности не выше 70%.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые расположены на корпусе. Эти устройства запускаются не сразу, а через 15 сек., так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторый промежуток времени.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Схема Подключения Реле Давления

Увеличение заводской настройки 1,5 атмосферы уменьшит резервный объем и повысит напор в системе. В остальных случаях перенастройка, как правило, не нужна.

Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает.

Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.
Как подключить реле давления.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Настройка насосной станции состоит из следующих действий: Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Как установить насос для повышения давления воды в квартире.

Именно поэтому его установка осуществляется рядом с гидроаккумулятором.

Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Настройка реле — это самый последний, третий этап.

Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.

Реле давления IBO PC-9 и Omnigena Z. Обзор и настройка.

Реле давления воды для насоса: схема подключения, устройство и отзывы

Большой объем содействует тому, что перекачивающий прибор будет включаться реже, впрочем не следует превышать технические возможности системы. Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Максимальное значение давления отключения зависит от напорной характеристики насоса.

Диапазон работы двигателя насоса — 2,5 атмосферы.

Заводские установки давления в распространенных отечественных приборах РДМ-5 имеют диапазон 1,4 — 2,8 бар.

Под защитной крышкой корпуса располагаются две пружины разного размера. Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора.

Если меньший барьер 1,6 атм.

В процессе затягивания гайки данного регулятора вправо будет увеличиваться верхний порог срабатывания, без изменения нижнего. Электромонтажные и регулировочные работы проводят при отключенном от сети оборудовании.

Обязательное требование безопасности — наличие заземления прибора Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. Реле давления для насоса стоит достаточно дешево Управление может быть ручным, и при этом устройство может все время быть во включенном или выключенном состоянии.
Реле с защитой от сухого хода, настраиваем правильно.

Функционирование прибора

Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.

Устройство реле давления для гидроаккумулятора Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Повышая функциональность домашнего водопровода — давление рассчитывается 1,,8 атм.

Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования. Рассмотрим подробнее, где применяется и как настроить гидроаккумулятор и реле давления. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.

Повысить разницу удастся затягиванием гайки на малой пружине, снизить — уменьшаем натяг. Не упрется ли в другие трубы или сам корпус насоса?

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Максимальное давление отключения агрегата — 5,0 атмосфер. Особенности конструкции Реле давления воды для насоса схема подключения дана ниже — это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети. Существует несколько методов подсоединения реле давления к водопроводной сети.

При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться. А если сомневаетесь, вызовите, лучше, электрика! На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. Что еще надо знать о регулировке реле давления воды?

Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.

Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования. У данных блоков для подключения воды предусмотрен нестандартный вход. Порядок настройки практически не отличается При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Как подключить реле давления по воде? Гидроаккумулятор — резервуар, поделенный растягивающейся мембраной на две части.
Обзор и настройка реле давления Italtecnica PM5 G 1/4

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Подробный рассказ с иллюстрациями Автор: Дмитрий Белкин Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера. При минимальном показателе она ослабляет пружину, а при максимальном — сжимает. Это значит, что мы все подключили правильно!.

Настройка пружин осуществляется при помощи специальных гаек. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса. Ознакомившись с простыми правилами регулировки реле давления воды, а также тонкостями настройки, можно проводить такие работы самостоятельно. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы. Как подключать реле давления к системе водоснабжения: В данной схеме подключения при увеличенном расходе жидкость закачивается в систему напрямую, не попадая в гидроаккумулятор.

Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. Если на него монтировать параметры нижнего и верхнего давления, то функционирование оборудования будет осуществляться без возникновения перегрузок, что позволяет значительно продлить период его службы. Обычно берут элемент на четверть дюйма. Перед тем, как браться за подключение реле к электросети, конечно же, все кабели надо отключить от розетки. Похожие статьи по данной теме: Реле давления — виды и подключение к водяному насосу Почему не отключается от источника питания скважинный насос Для чего нужны насосы для повышения давления воды, их виды и выбор Причины поломок и основы ремонта насосов для воды Реле давления для гидроаккумулятора: как правильно установить и настроить Основные элементы автономной насосной станции — насос, накопительная емкость, реле давления для гидроаккумулятора и обратный клапан.
Настройка реле давления для насосной станции.

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

• Уплотнители резьбовых соединений водопроводных труб — выбираем лучший
• Используем нить в качестве уплотнителя резьбовых соединений

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления. В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения. Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат. Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды устанавливается предел включения. Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Реле давления воды для насоса — принцип работы и установка

• 1 Назначение реле давления и принцип работы
• 2 Выбор места установки
• 3 Подключение реле давления
• 4 Правила подбора оборудования
• 5 Настройка

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Самостоятельная установка и регулировка реле давления воды для насоса

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

1. Принцип работы и составные части приспособления
2. Расценки на некоторые модели
3. Монтаж и регулировка реле давления воды для насоса
4. Рассмотрение схемы подключения реле давления воды для насоса
5. Осуществление настройки реле давления насосной станции самостоятельно
6. О защите от холостого хода
7. Необходимо знать
8. Подведение итогов
9. Как подключить к насосу реле давления (видео)

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Изображение	Производитель и модель	Цена в рублях
	Belamos PS-02	540
	Калибр РД-5	490
	Danfoss KP1	1 570
	Джилекс РДМ-5	900

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)
