Подключение нагревательного бака для воды

Как установить водонагреватель

Содержание

Содержание

На самом деле, имеется не так уж много причин на то, чтобы купить водонагреватель, но все они веские и прямо влияют на комфортность проживания. Принять волевое решение и оборудовать жилище бойлером заставят ежегодные «приветы» от коммунальщиков в виде двухнедельных профилактических работ, либо отсутствие горячего водоснабжения на даче или в загородном доме.

Новый тренд последних лет, активно набирающий популярность в сети и закрепляющийся в сознании людей — движение DIY (Do It Yourself), что в буквальном переводе означает «сделай сам». «Общество потребления» постепенно изживает себя, что подталкивает людей к выполнению несвойственной им раньше работы. И, как это ни парадоксально, многие из них успешно достигают поставленной цели. Ведь девиз настоящего мастера гласит: «Хочешь сделать что-то хорошо — сделай сам!»

Установка водонагревателя не подразумевает каких-либо неразрешимых сложностей, поэтому всю работу можно выполнить самостоятельно. Почему бы не доказать себе и своему окружению, что умеешь работать не только головой, но и руками? Начнем, как водится, с теории, а вот практическую часть читателю придется проделать самостоятельно — в соответствии с нашей инструкцией.

Задача бойлера — нагрев воды. По конструкции их можно разделить на:

• полноразмерные электрические нагреватели объемом от 80 до 200 л;
• электрические водонагреватели малого объема — 10-50 л;
• проточные электрические нагреватели, которые, в отличие от первых двух типов, нагревают воду по мере необходимости, что называется в «прямом эфире»;
• газовые бойлеры. Вода нагревается благодаря сжиганию природного газа под теплообменником устройства.

Инструкция по установке полноразмерного электрического водонагревателя

Установку электрического бойлера условно можно разделить на три этапа:

1. монтаж на стену;
2. подключение к водопроводу;
3. подключение к электрической сети.

Перед началом работ определяем место установки водонагревателя. Оно должно располагаться в непосредственной близости от точек водоразбора. Такой подход поможет снизить потери тепла при транспортировке нагретой воды из бака к смесителю.

На этапе монтажа водонагревателя на стену, неоценимую помощь окажут инструкция (в ней даны размеры для установки креплений) и физически крепкий помощник, способный, стоя в неудобной позе, какое-то время удерживать конструкцию на весу.

Справиться можно и в одиночку, но следует учитывать, что вес пустого водонагревателя объемом 100 л составляет порядка 30 кг.

Из инструментов потребуются: карандаш или маркер, рулетка, перфоратор, пузырьковый уровень, пассатижи или разводной ключ.

После внимательного изучения инструкции или обмера креплений водонагревателя, на стену наносят разметка будущих отверстий под крепеж, после чего пробуривают их перфоратором.

При нанесении разметки важно контролировать расстояние от верхней точки прибора до потолка. Оно должно составлять минимум 5-7 см. Зазор необходим для подвешивания водонагревателя на крюки или монтажную планку. Правило «семь раз отмерь, один раз отрежь (т. е. просверли)» здесь уместно как нельзя кстати.

Важно понимать, что заполненный бак имеет солидный вес, поэтому крепление к стене должно быть надежным! Как правило, производитель указывает в инструкции необходимые параметры крепежа. В основном, для установки 100-150 л накопительного бака применяются Г-образные крюки диаметром 12-14 мм или болты того же диаметра.

Из-за большого веса, водонагреватели объемом от 80 л устанавливают исключительно на несущие стены. Устройства меньшего объема позволительно монтировать на перегородки.

После закручивания крепежных крюков или установки монтажной планки, нелишним будет проверить «горизонт» пузырьковым уровнем.

Ровная установка накопительного бака важна для эстетического восприятия работы и станет плюсом к карме мастера.

После монтажа бойлера самое время заняться подведением воды к устройству. На этом этапе понадобится следующий инструмент: разводной ключ, аппарат для сварки пластиковых труб (если подведение производится при помощи ПВХ-трубы) и ножницы для пластиковых труб. С расходными материалами (фитинги, вентили, тройники, подмотка и т. д.) придется определиться самостоятельно, исходя из конкретных условий установки. То же касается и материалов, необходимых для организации водопроводной магистрали. Более простой вариант — использование шлангов нужной длины. Монтаж и пайка пластиковых труб более трудоемки и займут больше времени, но такое решение более надежно, практично и эстетично.

Схема подключения водонагревателя к системе водоснабжения выглядит следующим образом:

При подключении к водонагревателю в системе обязательно должен быть предохранительный клапан, защищающий накопительный бойлер от избыточного внутреннего давления во время нагрева воды, а также отсекающие вентили, необходимые для прекращения подачи воды во время обслуживания нагревателя.

Между входным штуцером подвода воды и защитным клапаном не должно быть никакой запорной арматуры! Только в таком случае клапан сбросит избыточное давление и предохранит бак от повреждений в аварийной ситуации.

Между входным штуцером холодной воды и предохранительным клапаном крайне желательно установить тройник, создающий ответвление, чтобы слить воду из бака для его обслуживания или ремонта.

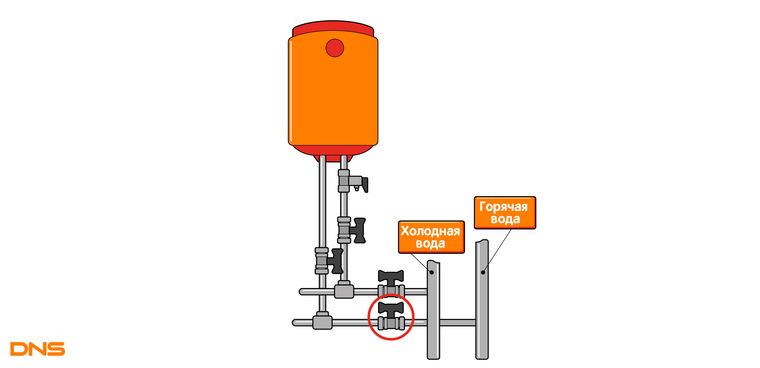

Если дополнительно установить такое же ответвление на выходе горячей воды, слить воду будет еще проще. Открытый вентиль обеспечит хороший приток воздуха внутрь, что облегчит задачу.

В домах с централизованным горячим водоснабжением перед использованием нагревателя важно удостовериться, что вентиль подачи горячей воды в квартиру перекрыт. В противном случае нагретой вами водой смогут пользоваться и соседи (стояк-то общий), а оплачивать этот «праздник горячей воды и неслыханной щедрости» придется владельцу водонагревателя.

После завершения работ по подключению водопровода, нужно открыть запорные вентили водонагревателя, кран горячей воды смесителя и заполнить водонагреватель водой. После того, как воздух выйдет и из смесителя пойдет вода под обычным напором, водонагреватель готов к использованию.

В процессе заполнения бака водой надо тщательно проверить все соединения на предмет течи. В случае обнаружения протечек процесс заполнения нужно прервать и устранить течь.

Существует несколько вариантов подключения к электрической сети. Водонагреватель можно подключить непосредственно к автоматическому выключателю (для бака мощностью 2 кВт будет достаточно автомата на 10 А), либо непосредственно в розетку, подключенную к отдельной линии и защищенную индивидуальным автоматическим выключателем.

Электрический водонагреватель — мощный потребитель электроэнергии. Его питание желательно осуществлять по кабелю с сечением отдельных жил не менее 2,5 мм 2 .

Установка электрического водонагревателя малого объема

Накопительные бойлеры малого объема призваны решить локального проблему горячего водоснабжения. Как правило, место их дислокации — кухня или рукомойник ванной комнаты.

План установки маленького нагревателя остается неизменным и во многом повторяет шаги, описанные для их полноразмерных собратьев. Однако есть нюансы, которые следует учитывать:

Необходимо четко определиться с местом установки. От него будет зависеть модель нагревателя и тип подводки труб. В продаже есть бойлеры с нижней подводкой, которые устанавливаются выше уровня столешницы (в нише, шкафу или занимают часть рабочей зоны) и с верхним расположением штуцеров, предназначенные для установки ниже уровня рабочей поверхности (под раковиной).

Установка проточного электрического водонагревателя

Проточные водонагреватели готовят горячую воду по мере необходимости. Это легкие и компактные модели, они не ограничены объемом бака, поэтому могут греть воду в количествах, нужных пользователю. После того, как кран открыт, вода нужной температуры поступает примерно через полминуты.

Плата за скорость и «безлимит» горячей воды — повышенный расход электроэнергии. Проточные аппараты оснащают мощным нагревательным элементом, поэтому подключать их нужно отдельным кабелем с сечением проводника не менее 4 мм 2 , с обязательной защитой линии отдельным автоматическим выключателем.

Монтаж не вызывает особых затруднений. Во многом последовательность действий схожа с установкой накопительного бойлера за тем лишь исключением, что подача и отведение воды производятся без предохранительного клапана и отводов для слива воды. Установка запорной арматуры на входе и выходе из бака необходима. Это позволит без труда демонтировать нагреватель для обслуживания или ремонта.

Не стоит забывать о необходимости перекрыть ввод от общего стояка горячего водоснабжения!

Установка газового водонагревателя

Газовая колонка — пожалуй, самый дешевый способ получить горячую воду, а в газифицированных домах, оборудованных газовыми водонагревателями — и вовсе единственный вариант.

В частном доме для установки газового водонагревателя потребуется разрешение и проектное решение от компании, обслуживающей газовое хозяйство. Необходима организация производительного дымоходного канала, через который из помещения будут отводиться продукты горения. Также потребуется установить газоанализатор, оповещающий об опасной концентрации углекислого газа или утечки природного газа.

В многоквартирном доме, изначально оборудованном газовыми колонками, как правило, необходимо согласовать конкретное оборудование. Также придется подтвердить его соответствие действующим нормам.

В газифицированных многоэтажках (11 этажей и более) от идеи установки газового водонагревателя лучше сразу отказаться. Получить разрешение на его установку — непосильная задача.

Процедура монтажа и подключения к водоснабжению полностью повторяет действия по установке бойлера. Не требуется только установка какой-либо защиты водной магистрали (предохранительный клапан, запорный вентиль и т. д.). Зато возникает дополнительный шаг по подключению камеры сгорания к дымоходу. Подключение, как правило, осуществляется алюминиевой гофрированной трубой нужного диаметра.

Категорически запрещается самостоятельно подключать нагревательные приборы к газовой магистрали! Необходимо вызвать специалистов газового хозяйства. Это же касается и обслуживания газовой арматуры.

Климат

Проблема частого отключения воды, особенно в зимнее время, не представляет собой редкое явление. Рано или поздно каждый потребитель, испытывающий дискомфорт от нестабильного поступления теплой воды, начинает задаваться вопросом о том, чтобы купить водонагревательный бак. Рассмотрим тонкости его монтажа.

Оглавление

1. Разновидности водонагревательных баков и в чем их различие?
2. Правильный выбор места для установки водонагревательного бака
3. Процесс монтажа водонагревательного бака
4. Подключение водонагревательного бака к водопроводу
5. Подведение сети питания к водонагревательному баку
6. Распространенные ошибки при подключении водонагревательного бака

Разновидности водонагревательных баков и в чем их различие?

В зависимости от вида нагревателя различают два типа приборов:

• проточные,
• накопительные.

Наибольшее распространение в квартирах и загородных домах получили именно накопительные водонагреватели, которые еще называют бойлерами. Они имеют значительный внутренний объем резервуара с водой, и способны постоянно удерживать ее в заданном диапазоне температур. Их плюсом, по утверждению специалистов, является относительная экономичность в плане расхода электроэнергии, поскольку вода греется постепенно и не остывает. Главное преимущество накопительного нагревателя состоит в том, что это устройство способно одновременно подводить горячую воду в нескольких точках.

При его использовании важно учитывать еще и тот момент, что вода в воднонагревателе находится на более высоком уровне температуры, нежели та, которая подается через кран горячей воды, поэтому при приеме водных процедур нужно плавно регулировать поступление горячей воды от нагревателя.

Из минусов накопительной системы нужно отметить следующие:

• Значительные габариты и вес. Часто, если санузел имеет раздельную планировку, водонагреватель устанавливают на стене поверх унитаза, но в таком случае ощущается некоторый дискомфорт.
• Ограниченный объем горячей воды, израсходовав который придется ждать до того момента, когда водонагреватель подготовит следующую порцию. Обычно время ожидания составляет в среднем два часа при объеме внутреннего резервуара в 80 литров.
• Из-за необходимости постоянно поддерживать воду в заданном температурном диапазоне внутри емкости повышается химическая активность. Стенки подвергаются воздействию коррозии.
• Кроме этого, в бюджетных моделях нагревательный элемент не имеет защитного покрытия, в результате чего на ТЭНе быстро появляется накипь.

Тем не менее, именно благодаря возможности удерживания температуры и подаче горячей воды сразу во все точки в квартире водонагревательные баки с накопительной системой и приобрели такую популярность.

Проточные водонагреватели имеют другую конструкцию и свои преимущества. Благодаря мощным элементам нагрева, а также тому, что вода нагревается непосредственно при проходе через них и сразу попадает к пользователю — такие нагреватели имеют незначительные габариты, и что важно — они включаются при поступлении воды, обеспечивая ее бесперебойную подачу вне зависимости от количества пользователей. Но при желании купить проточный нагреватель, нужно учитывать следующие моменты:

• Количество горячей воды и ее температура на выходе определяется теплопроизводностью аппарата и ее интенсивностью расхода.
• Мощность нагревательных элементов нередко выходит за норму. В то время, как накопительный водонагреватель редко потребляет больше 1,5 кВт, проточные модели требуют на меньше 3 кВт, а в большинстве случае даже бюджетные модели показывают уровень в 5 кВт, что идет вразрез с нормами, на которые рассчитана электроповодка.
• В большинстве типовых многоквартирных домов электросеть рассчитана на значения не больше 4,5 кВт, и в случае превышения показателей она начнет испытывать значительную перегрузку. Если в распределительном щитке установлены дифференциальные защитные устройства, то в таком случае сработает автоматика и в квартире отключится вся электрика, включая освещение. В случае отсутствия защитных мер вполне реален вариант с перегоранием нулевой фазы и, как результат, замены всей проводки.

По этой причине устанавливать водонагреватели такого типа целесообразнее в тех домах, в которых электропроводка рассчитана под такие перегрузки: к примеру, там, где не было проведена газификация. Кроме этого, проточные системы потребуют проведения отдельной проводки большего сечения под их запитывание.

Правильный выбор места для установки водонагревательного бака

Нагревательные баки для воды размещают как можно ближе к системе распределения воды. Как правило, если это типовая квартира с раздельным санузлом, то для экономии места и более удобного подключения водонагреватель устанавливают на стене, поверх унитаза. Практически все модели требуют вертикального размещения для того, чтобы водонагревательные элементы были в состоянии подогревать нижние слои холодной воды.

Учитывая вес нагревателя и то количество воды, которое в нем находится, надо устанавливать его на капитальную стену с помощью анкеров. Перед покупкой водонагревателя имеет смысл учесть и требуемый объем. К примеру, для семьи из двух-трех человек оптимально подходят нагреватели в 50 л, способные обеспечить все потребности в горячей воде. Для семьи из четырех человек потребуется водонагреватель с емкостью в 80 л — именно такие модели и являются наиболее распространенными.

После того, как с местом для установки определились, необходимо запастись следующим инструментом:

• перфоратор или ударная дрель мощностью не менее 1200 Ватт,
• уровень,
• бур соответствующего диаметра под крепления бака,
• гаечный ключ,
• плоскогубцы,
• отвертка,
• разводной ключ,
• паяльник для труб.

Необходимо еще раз акцентировать внимание на то, что уверенность полезна до тех пор, пока не переходит в самоуверенность, поэтому работы по установке и подключения водонагревателя лучше доверить специалистам.

Процесс монтажа водонагревательного бака

Первоочередный этап — это установка крепежей для бака. Халатность в работе приведет к катастрофическим последствиям, поэтому все этапы работы надлежит исполнять с особой тщательностью:

• с помощью рулетки и строительного уровня на стену наносятся отметки,
• вся разметка выполняется строго в вертикальном, либо горизонтальном уровнях — без никаких допусков и углов,
• с помощью перфоратора или дрели в отмеченных местах просверливаются отверстия необходимого диаметра и глубины,
• в углубления вставляется крепеж, как правило представляющий из себя анкерные болты, которые с помощью разводного или гаечного ключа зажимаются до упора,
• с болтов свинчиваются гайки и далее на них одевают водонагревательный бак.

Важно учитывать, что он имеет гладкую цилиндрическую поверхность корпуса и значительный вес, поэтому все работы надлежит проводить с помощником. Пока один человек удерживает нагреватель, второй наживляет гайки и с помощью инструмента затягивает их до упора. Чтобы не допустить перекоса, вначале гайки затягивают не на полную силу, а далее уже с помощью уровня выставляют корректное положение нагревателя и окончательно зажимают.

На этом этап монтажа завершен и стоит приступать к непосредственному подводу водоснабжения.

Подключение водонагревательного бака к водопроводу

Если трубы вмонтированы в стену, то потребуется вскрыть покрытие и обеспечить врезку, далее вывести патрубки наружу и вновь замуровать оставшуюся часть. Основная проблема состоит в том, что спаять трубы, расходящиеся в разные стороны — весьма затруднительно. Поэтому для выхода из этой ситуации используют разъемные ремонтные муфты. Хорошим решением является применение муфты-американки под пайку. Одна сторона припаивается к тройнику, вторая к свободному выходу водопроводной трубы. Далее разъемное соединение собирается и бойлер готов к подключению.

Если трубы не вмурованы в стену, то это значительно облегчает процесс, поскольку в таком случае потребуется в выбранном участке трубы произвести разрез с последующей впайкой тройника, от которого, после прокладывания труб, идет соединение к кранам.

В зависимости от типа труб подключение проводится по разным методам:

• Металлопластиковые трубы представляют собой оптимальное решение. Они никогда не прокладываются скрытым образом, поэтому не потребуется производить демонтаж покрытия. Хотя исключения составляют те ситуации, когда пластиковые трубы для придания помещению более эстетического вида дополнительно обшивались ПВХ панелями, либо вообще убирались под них. Сама схема подключения проста:
  • в разрез труб вставляются тройники,
  • от них протягиваются трубы к обогревателю,
  • непосредственно перед входом в бак монтируется обратный клапан, который позволит предотвратить утечку воды из бака, и через который возможен обратный сброс воды,
  • кран соединяется с пластиковым переходником-гайкой.
• Стальные трубы представляют собой более значимую проблему, поскольку врезка бака в такой водопровод — далеко не так проста. Если есть возможность реализовать подключение бойлера через выходы смесителя на кухне, на каждый из которых навинчивается тройник — то это станет оптимальным решением. Иной выход – на трубу через резиновую прокладку одевается специальный хомут с резьбовым патрубком, который носит названием «вампир». После его установки на трубу в ней высверливается отверстие и врезка готова.

Перед установкой такого хомута важно убедиться в следующем:

• в местах установки труба очищена от грязи и старой краски,
• уплотнитель плотно прилегает к трубе,
• патрубки из хомута должны идти в нужном направлении,
• отверстие в трубе под втулку должно иметь такой же диаметр, как и сама втулка.

Часто рекомендуется использовать соединительную фурнитуру из пластика, поскольку латунь имеет свойство прикипать. Однако стоит учитывать, что не все виды пластика стойко переносят высокую температуру.

Подведение сети питания к водонагревательному баку

Электрическая проводка под водонагревательные баки с сухим теном должна иметь сечение не меньше 2,5 мм. Защищенные нагревательные элементы так же необходимо подключать к толстой проводке для большей электробезопасности. Линия электропитания подводится непосредственно к электрощитку через устройство защитного отключения с автоматическим выключателем. Как правило, ставят дифференциальные многофункциональные устройства.

Несмотря на то, что многие модели уже имеют силовой кабель с вилкой — это не означает, что их прямо подключают в розетку на 220 вольт. Или в таком случае розетка как минимум должна представлять из себя выделенную линию.

Если в квартире или доме проведена линия заземления, то к ней подключается и бак, нагревательный элемент которого требует обеспечения дополнительной защиты.

Распространенные ошибки при подключении водонагревательного бака

Как правило, ошибки имеют под собой человеческий фактор, но нельзя исключать и технические:

• Использование в конструкции простого, а не предохранительного клапана. Простой обеспечивает пропускную способность воды в одностороннем порядке. Поскольку важно обеспечивать защитные меры по контролю давления внутри нагревателя, то стоит установить предохранительный клапан с регулятором давления.

• Используется автоматический выключатель с неподходящими показателями. Для большинства водонагревателей мощностью до 2 кВт потребуется двухполюсный «автомат» рассчитанный на силу тока в 16 А.
• Неверно подобранная подводка воды. Часто используются гибкие шланги, но это допустимо в том случае, если водонагреватель установлен в непосредственной близости от стояка с холодной водой. Иначе, если расстояние занимает больше полутора метров — потребуется монтаж жесткой конструкции, состоящей из пластиковых труб и соединительных фитингов.
• На удивление частой ошибкой считается случай, когда бак нагревательный устанавливают в неправильном положении.

Как подключить водонагреватель к электричеству — ошибки, выбор кабеля, розетки, автоматов.

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

выбор сечения питающего кабеля (зависит от мощности бойлера)

выбор автоматического выключателя для питания эл.сети бойлера

выбор розетки

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Если в ней написано, что данный бойлер можно подключать двумя способами

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант

500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Устанавливаем водонагреватель своими руками фото + видео

Купить водонагреватель — это еще не все. Его еще требуется установить, а потом и подключить. Причем подключить и к водопроводу, и к электричеству. Как установить водонагреватель зависит от его типа: проточный или накопительный. В зависимости от размеров и формы выбирается место установки. От мощности зависят требования к линии электропитания, а от внутреннего устройства водонагревателя — схема подключения к водопроводу.

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Как установить бойлер (водонагреватель накопительного типа )

Начнем с монтажа на стену, ведь именно там его обычно крепят. Пустые бойлеры имеют солидный вес, да еще и воды в них содержится до 150 литров. Потому к креплению предъявляются жесткие требования: они должны выдерживать двойной вес, равный удвоенной емкости. То есть, если бойлер у вас на 80 литров, крепеж должен выдерживать 160 кг. В связи с этим монтируется он только на основания с хорошей несущей способностью на анкера с крюками.

Навешивание бойлера на стену

На задней стенке водонагревателя вверху есть монтажная пластина (иногда их две — вверху и внизу). В ней имеются прорези, в которые продеваются крюки. Таким образом бойлер навешивается на стену. Есть два разных способа отметить, куда вбивать крепеж:

• Если есть помощники и пространство позволяет относительно свободно двигаться, можно бойлер прислонить в нужном месте к стене, после чего обвести прорези.
• Замерять расстояние, на котором находится планка от верха водонагревателя, измерять также расстояние между центрами монтажных отверстий. Отложить все эти параметры на стене, найдя необходимые точки.

Один нюанс: если собираетесь навешивать водонагреватель под потолком, необходимо чтобы от его верхушки до потолка был зазор не менее 5 см. Это необходимо чтобы была возможность его приподнять, насаживая на крючки. В противном случае повесить бойлер не получится.

Как подключить бойлер к водопроводу

Мы будем исходить из того, что точка подвода холодной воды уже есть, также как и собрана гребенка разводки горячей воды. Немного о том, чем соединять выходы бойлера с трубпроводом горячей и холодной воды. Удобнее использовать гибкие шланги, но не те, которые — просто резинка в оплетке, а гибкие из гофрированной нержавейки. Они также есть разной длинны, имеют на концах накидные гайки с прокладками, но срок их службы и надежность в разы выше. Если бойлер висит над ванной и все соединения находятся там же, то даже в случае порыва шлангов вам ничего не грозит: вода окажется в ванной. Если же нет, вы можете затопить соседей.

Еще вариант — использование пластиковых (полипропиленовых или металлопластиковых) труб. Этот вариант используется, если одновременно делается разводка горячей воды по точкам раздачи. Иначе, удобнее использовать гибкие соединители. Только при использовании труб, учтите, что на горячую воду ставят специальные трубы, на которых обычно нанесена маркировка красным цветом, на трубах для холодной воды ее может не быть совсем, или она имеет синий/голубой цвет.

Схема подключения водонагревателя к водопроводу

Теперь непосредственно о схеме подключения бойлера к водопроводу. Хотя современные водонагреватели часто оборудованы автоматикой, периодически, при нагреве происходит резкий скачек давления, что может привести к нарушению герметичности емкости. Чтобы избежать скачков, на входном патрубке холодной воды устанавливается предохранительный клапан. При превышении порогового значения в нем открывается кран и стравливается какая-то часть воды, выравнивая давление. Потому при установке крана следите, чтобы сливной выход (маленький раструб) был направлен вниз. Если хотите, чтобы ваш бойлер работал долго, поставьте этот клапан обязательно.

Удобно, если он имеет и вторую функцию — работает еще как обратный клапан, перекрывая отток воды при отсутствии давления в системе.

Если посмотрите на фото, на корпусе есть стрелка, которая показывает направление движения воды. Если такая стрелка есть, устройство работает и как обратный клапан, не давая выливаться воде. Если стрелки нет, придется ставить еще и обратный клапан (выше предохранительного).

О том, какие функции выполняет предохранительный клапан, и как его лучше устанавливать, если он находится не над ванной, смотрите в видео.

Еще одна обязательная деталь схемы — отсечные краны. Их ставят обычно на ответвлении от стояка горячей и холодной воды. Эти краны обязательны. Иногда ставят еще перед группой безопасности, но они уже не являются обязательными, а служат лишь для более удобного ремонта.

Группа безопасности — это фильтр грубой очистки и редуктор давления. Если этих устройств нет на входе в дом или квартиру, ставить их очень желательно: они продлевают срок эксплуатации водонагревателя.

Пояснения схемы подключения бойлера смотрите в видео, здесь же разобраны типичные ошибки подключения к водопроводу.

Подключение бойлера к электричеству

Все производители водонагревателей рекомендуют включать бойлеры к электричеству к отдельной линии от электрощитка, на которой установлен двойной автомат и УЗО, Обратите внимание, что автомат обязательно двойной — то есть такой, который разрывает одновременно и фазу и ноль. Обязательно также наличие заземления. Эти меры обеспечивают безопасность, так что пренебрегать ими не стоит.

Как установить водонагреватель: электрическая схема

Вместо связки УЗО+автомат можно поставить дифавтмат. Он также будет контролировать и ток утечки и короткое замыкание, но выполнен в одном корпусе. На бойлер средней мощности достаточно автомата на 16 А, а УЗО ток утечки 10 мА. Сечение медного провода (моножила) достаточно 2,5 мм.

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Подключение к электричеству

С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).

Как подключить водонагревательный бак

Регулярные отключения горячей воды, приходящиеся, как правило, на самое жаркое время года заставляют многих из нас задуматься о покупке нагревательного бака (бойлера). Перед принятием окончательного решения (ещё до похода в магазин) желательно ознакомиться с особенностями этого оборудования и разобраться с тем, как подключается водонагревательный бак.

Сразу отметим, что перед покупкой водонагревателя вы должны определиться с подходящей для ваших условий моделью этого устройства.

Если к вашему дому или квартире уже подведён газ, то предпочтение следует отдать обогревателю, работающему на газовом топливе. В противном случае лучше всего приобрести электрический бойлер, в котором вода нагревается при помощи встроенных в него электрических приборов – ТЭНов.

Мероприятия по обустройству водонагревателя

• установка устройства по месту его постоянной эксплуатации;
• подключение к магистрали водоснабжения;
• подключение к электрической сети или к газовой магистрали (в зависимости от выбранного вами типа обогревателя).

Установка бойлера

Бойлер традиционно монтируется в ванной комнате неподалёку от центрального (магистрального) стояка, что позволяет получить требуемый напор циркулирующей в нём воды. Местом его крепления выбирается обычно капитальная стена, способная выдержать вес бака, заполненного водой. Иногда водонагреватель монтируют над туалетным бачком, если при этом он не мешает посетителям. После того, как решён вопрос о месте крепления бойлера, можно перейти к его установке.

Для установки водонагревательного бачка потребуется следующий набор инструмента:

• перфоратор с буром или ударная дрель;
• строительный уровень;
• молоток, разводной ключ и плоскогубцы;
• специальный паяльник для труб;
• отвёртка.

В комплект водонагревателя должны входить специальные крепёжные элементы и планка, с помощью которых он навешивается в выбранном вами месте. Выставление точного положения устройства производится при помощи строительного уровня.

Процесс подключения водонагревательного бака включает в себя два этапа и предполагает подводку труб от магистрали водоснабжения и подключение к электросети (к газовой магистрали).

Видео

Видеоматериал по установке электрического бойлера:

Подключение бойлера к водопроводу

При решении вопроса о том, как подключить водонагревательный бак к водопроводу желательно использовать именно трубы, а не шланги, поскольку износ последних грозит неминуемым затоплением соседей снизу. Материал и установочные размеры этих труб должны совпадать с соответствующими характеристиками элементов действующей в вашей квартире водопроводной сети, что позволит вам сэкономить на переходниках.

Бойлер должен оснащаться, кроме того, специальной запорной арматурой (шаровыми кранами, устанавливаемыми на входе и выходе водного канала), которые позволяют отключать его от водопроводной системы на период консервации. Не забудьте также установить сбросный обратный клапан, защищающий бак от избыточного внутреннего давления и не позволяющий ему оставаться полностью без воды. Без этого клапана включённые «на сухую» нагревательные элементы (ТЭНы) могут элементарно сгореть.

Сбросное отверстие обратного клапана подсоединяется непосредственно к дренажной системе с помощью специальной тонкой трубки (внешне напоминающей капельницу), которая крепится к отводящему избыток воды патрубку. Второй конец этой трубки можно завести либо в бачок унитаза, либо прямо в трубу канализационной системы. На входе холодной воды рекомендуется установить фильтр тонкой очистки воды, не позволяющий посторонним загрязнениям проникнуть в систему.

От стояка с горячим водоснабжением желательно отсоединиться совсем. Если же горячая вода отключается только на непродолжительное время – вам следует убедиться в герметичности вентиля, стоящего на отводе горячей воды и перекрываемого на время работы бойлера.

А теперь рассмотрим более подробно общую схему подключения бойлера к водопроводной сети:

1. Подключение канала холодной воды производится по направлению от трубы к водонагревателю (т.е. снизу вверх).
2. Сначала на трубу с помощью специального паяльного устройства напаивается кран, а затем таким же образом устанавливается переходник типа «пластик-гайка».
3. Следом за ним монтируется обратный клапан, препятствующий утечке воды из устройства и осуществляющий обратный её сброс при высоком давлении. Корпус обратного клапана закрепляется непосредственно на вводе в бойлер.
4. На выходе из водонагревателя устанавливается переходник типа «гайка-пластик», который присоединяется к крану; при этом сам кран подключается к трубе, ведущей к системе разводки горячей воды.

Видео

Видеообзор элементов подключения электрического бойлера:

Подключение нагревательного бака для воды

1. Выберите и максимально точно измерьте то место, где вы планируете установить водонагреватель.

2. Определите, на какое количество водоразборных точек будет работать водонагреватель (раковина в ванной, раковина в кухне, душевая и т.д.) – это непосредственно влияет на выбор мощности и процесс подключения.

3. Обязательно выясните возможности электропроводки вашей квартиры – сечение и материал кабеля, предельно допустимую нагрузку. Если вы не знаете, как сделать это самостоятельно, проконсультируйтесь с электриком. Это особенно важно, если вы выбрали проточный водонагреватель. Необходимо понимать, что если возможности существующей электропроводки будут недостаточны, вам понадобится проложить от электрощита новый отдельный кабель для того, чтобы подключение было безопасным. Немаловажным фактом является заземление прибора.

Расчет сечения электрического кабеля для подключения электроприборов

Подключение бытовых приборов большой мощности обязательно требует прокладки отдельного электрического кабеля от распределительного щитка.

Пользуясь таблицей, вы можете выбрать минимальное сечение кабеля, которым должен подключаться ваш электроприбор. В таблице предполагается использование кабеля из меди, при напряжении 220 В, 1 фаза, 2 жилы.

Листайте таблицу свайпом влево/вправо

Поверните телефон горизонтальный режим для более удобного чтения таблицы

Мощность прибора, кВт

Сила тока, А

Номинальный ток автомата защиты, А

Минимальное сечение токопроводящей жилы, мм2

4. Если ваша водопроводная вода не отличается хорошим качеством, настоятельно рекомендуется устанавливать фильтры, очищающие воду перед попаданием в водонагреватель. В противном случае, срок «жизни» водонагревателя будет существенно меньше заявленного производителем.

5. Определите для себя тип водонагревателя (накопительный или проточный), выберите дизайн (круглый, прямоугольный, плоский и т.д.), а также определитесь с производительностью. См. совет Как выбрать водонагреватель.

6. В зависимости от места установки накопительного водонагревателя, определите, нужен Вам настенный или напольный, вертикальный или горизонтальный водонагреватель.

7. В случае если Вы планируете устанавливать прибор самостоятельно, Вам понадобится приобрести дополнительные материалы (электропровод, автоматический выключатель электричества, подводка к водопроводу, краны, и т.д.).

8. Накопительный водонагреватель должен быть особенно прочно закреплен на крюках (болтах), без возможности перемещения в стороны.

9. Все соединения водонагревателя с водопроводом должны быть герметичны.

10. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой. Не рекомендуется использовать гибкую подводку резиновыми шлангами из-за их быстрого износа.

11. При включении проточного водонагревателя необходимо убедится в наличии воды в водопроводе. При включении накопительного водонагревателя нужно убедиться в том, что бак заполнен.

1. Необходимо заранее продумать и предельно точно измерить место монтажа водонагревателя.

2. В условиях малогабаритных квартир и ванных комнат водонагреватели чаще всего устанавливаются в сантехнические шкафы, кухонные ниши, иногда вешаются под потолок в горизонтальном положении. Если в квартире совсем мало места для установки водонагревателя, можно выбрать модель с уменьшенным диаметром или плоским дизайном.

3. В большинстве случаев водонагреватели объемом до 200 л имеют настенный монтаж, выше 200 л – напольный.

4. Водонагреватели настенного монтажа объемом более 50 л рекомендуется устанавливать на несущую стену. Прибор подвешивается за кронштейн корпуса на анкерные болты (крюки), закрепляемые в стене (не входят в комплект поставки). Для установки вертикальных моделей (30-100 литров) используются два крюка. Расстояние между крюками должно быть 180 мм. Горизонтальные модели (50 — 200 литров) устанавливаются на четыре крюка за петли, имеющиеся в кронштейнах ЭВН. Для обслуживания ЭВН расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее:
— 30 сантиметров — для моделей 5-80 литров;
— 50 сантиметров — для моделей 100-200 литров.

Водонагреватели горизонтального исполнения, как правило, имеют объем не более 150 л.

5. Очень часто накопительные водонагреватели устанавливаются в какую-либо нишу или сантехнический шкаф, в связи с чем доступ к прибору может быть затруднен. В этом случае следует задуматься о качестве водонагревателя, чтобы в будущем затрачивать минимум усилий на обслуживание и избежать ремонта труднодоступного прибора.

При установке водонагревателя в помещениях, не имеющих гидроизоляции полов и водосборных каналов, необходимо установить под прибор защитный поддон с дренажем в канализацию и подключить дренажную трубку к сливному отверстию предохранительного клапана.

Дренажная трубка и защитный поддон обычно не входят в комплект поставки и подбираются потребителем самостоятельно.

Подключение к водопроводу

Наверните предохранительный клапан на патрубок впуска холодной воды, помеченный синим цветом, на 3,5-4 оборота, обеспечив герметичность соединения любым водоизолирующим материалом (льном, лентой ФУМ и др.). Подключение к водопроводной системе производится только при помощи специальной гибкой сантехподводки, а также гибких пластмассовых или медных труб. При монтаже не допускается чрезмерных усилий на патрубки водонагревателя во избежание повреждения патрубков и фарфорового покрытия внутреннего бака. После подключения откройте вентиль подачи холодной воды в водонагреватель и кран горячей воды на смесителе. При полном заполнении прибора из крана смесителя непрерывной струей потечет вода. При подключении водонагревателя в местах, не снабженных водопроводом, можно подавать воду в водонагреватель из вспомогательной емкости, поместив ее на высоту не менее 5 метров от верхней точки прибора.

1. Первое, на что нужно обратить внимание при подключении проточного водонагревателя – электропроводка. Рекомендуется еще до покупки прибора выяснить предельную нагрузку электросети в квартире и при необходимости установить на электрощитке дополнительный автомат, пустить через него отдельный провод и обеспечить заземление. Подробнее о выборе кабеля было написано в начале данного совета.

2. Производительность проточного водонагревателя напрямую зависит от его мощности.

Мощность и производительность проточных водонагревателей

Прежде всего, необходимо определить, сколько горячей воды Вам потребуется. Расход воды в семье из 2 взрослых будет существенно ниже, чем в семье с маленькими детьми, а расход воды в городской квартире гораздо меньше, чем в большом загородном доме. Необходимо учитывать индивидуальные особенности и привычки пользователей. Обратитесь к продавцам-консультантам, если вам сложно самостоятельно произвести расчет.

Производительность проточных водонагревателей при температуре воды на выходе 38° С, литров в минуту:

Листайте таблицу свайпом влево/вправо

Поверните телефон горизонтальный режим для более удобного чтения таблицы
