Сегодня производство металлорежущего инструмента заказывают очень часто. С помощью режущего инструмента происходит токарная и фрезерная обработка сталей, пластмасс. В процессе резания из целой заготовки получается уже готовая деталь с требуемыми размерами и шероховатостью. Чтобы обеспечить высокое качество и скорость изготавливаемых изделий, необходим соответствующий инструмент. Он должен отличаться повышенной износостойкостью рабочей кромки, не иметь дефектов при изготовлении, соответствовать типу обрабатываемого материала. Современные режущие инструменты изготавливают из инструментальной, быстрорежущей или твердосплавной стали.
Процесс резания металла заключается в снятии слоя металла с заготовки, который происходит, если превышен предел прочности обрабатываемого материала при давлении на него режущей кромки. Инструмент может быть неподвижно закреплен на станке, а деталь вращаться вокруг своей оси. Также возможно движение режущего инструмента вокруг неподвижно закрепленной детали.
Используются для токарной и долбежной обработки материала. Различаются формой, назначением, материалом режущей части и способом ее крепления. В настоящее время производятся резцы из таких сплавов:
быстрорежущие стали марок Р18, Р6М5 на основе карбида вольфрама,
твердосплавные марок ВК8, Т15К6, Т30К4 и другие с добавлением карбида титана и кобальта,
твердосплавные трех- и двухкарбидные спрессованные и запеченные в форме сменных пластин.
Резцы из быстрореза изготавливаются целиком вместе с державкой, тогда как твердосплавные пластинки припаиваются к державке из инструментальной стали или имеют разъемное механическое крепление. Резцы из углеродистых сталей марок У8, У10 и подобных практически не используются из-за их низкой стойкости при работе с металлом. По своему назначению резцы бывают: проходными, упорными, расточными, отрезными, резьбовыми, канавочными, фасонными.

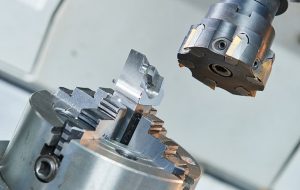

Основной инструмент для обрабатывания плоских поверхностей, пазов, уступов, разрезания заготовок. Характеризуется большим количеством режущих кромок (от 6 до 30) и имеет привод от шпинделя станка. Нагрузка на одну рабочую часть во время фрезерования ниже, чем при токарной обработке, поэтому фрезы могут изготавливаться из инструментальной стали, быстрорежущей марки КНТ или со сменными твердосплавными пластинками для тяжелых условий работы.
Разновидности фрез:
дисковые,
торцовые,
концевые,
цилиндрические,
угловые,
фасонные.
Предназначены для сверления черновых отверстий в детали диаметром до 80 мм. Различают цилиндрические, перовые, полые сверла и специальный инструмент для сверления чугуна, глубоких отверстий. Режущая часть сверла выполнена из инструментальной стали У10, У12А или быстрореза Р18, Р6М5. Хвостовик и шейка чаще всего изготавливают из стали марки 40Х.
Большой популярность пользуются ступенчатые сверла и центровочные короткие сверла с углом заточки 60. С их помощью удобно выполнять разметку центров на заготовке.
Зенкеры и развертки
Их назначение – это чистовая и получистовая обработка отверстия с нужным допуском. Большое количество ленточек (4-16) и малый слой снимаемого металла за один проход позволяет добиться высокого качества обработки. Материалом для изготовления режущей части служит инструментальная или быстрорежущая сталь. Зенкеры выпускаются с твердосплавной рабочей частью в виде сменных или напаянных частей. Такой инструмент отличает высокая чистота обработки и большие скорости резания.
Используются в массовом производстве деталей со сложной геометрией отверстия. Различают внутренние и внешние протяжки. Инструмент относится к разряду неперетачиваемых, поэтому при отклонении в размерах обрабатываемой детали протяжка заменяется новой.
Штампы, пресс-формы, оснастка и прочий инструмент
Материалом для них служит инструментальная сталь или легированная термообработанная марок 30ХГСА, 40Х, 95Г и других. Вспомогательный инструмент должен обладать прочностью и износостойкостью во время работы. Использование твердых сплавов на основе вольфрама в большинстве случаев нецелесообразно.
