Какое давление должно быть в гидроаккумуляторе и как его отрегулировать

Для поддержания стабильного давления в системе водоснабжения устанавливается гидроаккумулятор. Он представляет собой герметичную емкость, разделенную эластичной мембраной. В баке накапливается жидкость, которая раздается в нужный момент. Какое значение давления воздуха должно быть в гидроаккумуляторах, устанавливает производитель. При монтаже системы можно провести расчет оптимальных параметров и самостоятельно выполнить регулировку.

1. Значение давления в гидроаккумуляторе
2. Виды гидроаккумуляторов
3. Оптимальные показатели
4. Расчет давления
5. Способы проверки
6. Как правильно отрегулировать давление в гидроаккумуляторе

Значение давления в гидроаккумуляторе

Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант — бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

При эксплуатации поверхностных насосов мощностью до 1 кВт рекомендуется установка накопителя 24-50 л. Для погружных агрегатов мощностью 1 кВт требуется гидроаккумулятор на 50-100 л. Механизмы с профессиональными характеристиками комплектуются баками от 100 л. На размеры аккумулирующей емкости влияет средний расход водопотребления.

Виды гидроаккумуляторов

Гидроаккумуляторы используют в системах отопления, холодного и горячего водоснабжения

Емкости различаются размерами, назначением, исполнением. Конструкция и функции баков остаются неизменными.

для горячей воды (красного цвета);

Отличие накопительных баков в материале, из которого изготовлена мембрана. В емкости, предназначенной для питьевой (холодной) воды, применяется безопасная для здоровья людей резина.

вертикальные модели – применяются для ограниченного пространства;

Каждый тип устройств оборудован особым приспособлением для стравливания воздуха. В верхней части вертикальных гидробаков установлен клапан. Через него выпускают скопившийся воздух, предотвращая образование пробок в системе. В емкостях горизонтального типа предусмотрен узел из труб и шаровых кранов. Слив выполняется в канализацию. В баках объемом меньше 100 л клапаны и узлы слива не устанавливаются. Воздух удаляется во время профилактического обслуживания.

Накопители устанавливаются в отапливаемых помещениях. К приборам должен обеспечиваться свободный доступ для проведения ремонта и обслуживания.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Напор воды в мембране создается насосом. Его максимально допустимое значение указывается производителем. Распространенный показатель для бытовых моделей 10 бар. При подключении гидроаккумулятора в систему жидкость подается медленно, чтобы избежать повреждения мембраны.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Способы проверки

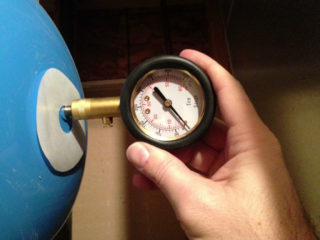

Для проверки давления можно использовать автомобильный манометр

Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант — автомобильный измерительный прибор.

В инструкции производителя указано количество проверок для модели устройства. Средний показатель — 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему. Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.

Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства. Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей. Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.

Количество проверок зависит от продолжительности использования водопроводной системы. Для дачных участков, где коммуникации эксплуатируются в весенне-летний период, контроль показателей осуществляется перед началом сезона. Признаком уменьшения напора воздуха является частое включение и отключение насоса. При любых отклонениях от нормы проводится внеплановая проверка. Незначительную потерю воздуха можно подкачать автомобильным насосом.

Как правильно отрегулировать давление в гидроаккумуляторе

Настройка реле давления

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

1. Давление, при котором включается насос.
2. Уровень отключения функционирующего агрегата.
3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
2. Гайка большой пружины поворачивается в нужную сторону.
3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

Монтаж гидроаккумулятора в систему водоснабжения позволяет поддерживать напор в автономной сети и избегать гидроударов. Функционирующий накопитель снижает количество запусков и остановок насоса, предотвращая износ механизма. Своевременные проверки и регулировки давления воздуха в емкости обеспечат рабочее состояние системы в течение нескольких лет.

Повышение давления воды

Вода из крана бежит слабой струйкой. Такое бывает особенно часто летом в жаркий день, когда все, как по команде, принялись поливать огороды.

Причин слабого напора в кране может быть две: Низкое давление воды, приходящей в дом, или проблемы в самой системе водоснабжения. Для того, чтобы контролировать давление воды на входе в дом, после вводного крана устанавливается манометр.

Конечно, если давление на входе в дом нормальное, а вода из крана бежит еле-еле, то виной, не дай бог конечно, могут быть забитые трубы, но чаще всего причины банальны — устранить, которые понадобится несколько минут. Итак поехали.

Слабый напор? Устраняем банальные причины

Часто причиной слабого напора из крана умывальника или кухонной мойки может быть засорение сетки аэратора. Это деталь, которая навинчивается на носик смесительного крана и служит для формирования более мягкой, насыщенной пузырьками воздуха, струи. Отвернув аэратор, мы увидим с внутренней стороны сетку её и необходимо очистить от грязи, промыв под струёй воды.

Нередко виновником низкого напора является засорившийся механический фильтр, который установлен на входе в дом после отсечного крана. Некоторые даже не подозревают о его существовании. Для его чистки необходимо перекрыть воду, а затем вывернуть крышку фильтра грубой очистки. Внутри находится металлическая сетка. Следует извлечь её из корпуса и хорошенько промыть.

Если в Вашем доме установлен фильтр тонкой очистки со сменным картриджем, то его засорение также может являться причиной слабого напора. В этом случае картридж меняется на новый.

Наконец, источником проблемы может быть неисправный водосчетчик. При заклинивании его пропускная способность резко падает.

Ну, а если манометр в системе водоснабжения показывает давление ниже 1 атмосферы, то проблему решают следующими способами.

Все просто — ставим повысительный насос

Решить задачу, повысить напор в системе водоснабжения, проще всего с помощью недорогого насоса, который так и называется — повысительный. В зависимости от мощности, такого рода насосы могут повысить давление в системе водоснабжения от 0,8 до 2 атмосфер. Внешне этот аппарат похож на циркуляционный насос, который устанавливается в системах отопления, но принцип действия у него иной. Он имеет два режима работы — ручной и автоматический. Как правило, в системах водоснабжения для повышения давления используют именно автоматический режим. Насос, в этом случае, включается и выключается по потоку. Как это работает? Когда водоразбора нет — насос выключен, как только Вы открываете кран через насос начинает проходить вода, и встроенный датчик потока даёт ему команду на включение. После окончания водоразбора поток воды через насос прекращается и он выключается.

Преимуществ у повысительного насоса много: простота монтажа, низкая цена и бесшумность при работе. К тому же, ему не нужно устройство защиты от сухого хода, ведь, когда нет воды, он вообще не включится, так как через него не будет протока.

Бывает, что вода есть, но давление её настолько низкое, что стиральная и посудомоечная машина, в которых стоят датчики минимального давления, не работают. В этом случае покупка повысительного насоса — выход из положения. Цены на бытовые повысительные насосы Вы можете посмотреть на этой странице.

Монтаж насосной станции это решение проблемы

Повысительный насос это хорошо, но есть у него один недостаток, который делает его бесполезным в некоторых ситуациях. Всё дело в принципе его включения. Ведь, чтобы он заработал, нужен хотя бы минимальный поток. Представим ситуацию, когда давление настолько мало, что вода есть только в подвале и не может подняться даже до 1 этажа. Тогда открыв кран, в доме никакого движения воды не будет, и повысительный насос не включится. В этом случае на помощь приходит самовсасывающая насосная станция. Она способна работать даже при нулевом давлении в системе водоснабжения, более того, этот аппарат способен высосать воду из магистрали и повысить давление в Вашей системе водоснабжения до необходимых значений.

Но есть у этого способа повышения напора и свои недостатки — прежде всего это шум при работе. Хорошо, если станция установлена в подвале, а спальня находится на втором этаже. Мало приятного просыпаться ночью от звука работающего насоса, когда кто-то из членов семьи смыл унитаз. Хотя бывают насосные станции, работающие почти бесшумно. Более подробную информацию об этом Вы можете найти перейдя на эту страницу.

Вторым недостатком использования насосных станций является необходимость защиты их от работы без воды. Да, воду могут отключить полностью, и в этом случае станция включится и не будет выключаться пока не сгорит. Для защиты насоса применяется специальное устройство, называется оно реле сухого хода. Принцип действия его прост, при падении давления ниже критического оно выключает насос (это реле может быть встроено в насосную станцию). Когда вода есть, станция поддерживает давление от 2 до 3 атмосфер, когда же её отключили, давление падает ниже 1 атмосферы и реле обесточивает станцию. Ну всё разобрались! Покупаем насосную станцию, ставим защиту от сухого хода и радуемся жизни. Но не все так просто! В такой системе возможны ложные срабатывания. Вы спокойно купаетесь в душе, жена моет посуду, а тёща решила в этот момент полить огород. Водоразбор в этом случае резко возрастёт, а давление в системе упадёт до значения срабатывания реле, которое вырубит насосную станцию. Придется перезапускать заново.

Знающие люди могут возразить. Но ведь есть более современные насосные станции без гидроаккумулятора, которые включаются по давлению, а выключаются по потоку? Например, бесшумная станция Booster Silent, в ней встроена защита от работы всухую и никаких ложных срабатываний никогда не бывает. Да, все верно, с этим тут все в порядке. Но есть одно, НО! При использовании насосных станций такого типа бывает, что давление в системе водоснабжения поднимается до недопустимо высоких значений. Пример: Для повышения напора на вводе установлен насос Booster Silent 5м с максимальным напором 55 метров, текущее давление в системе водоснабжения 3 атмосферы, когда мы осуществляем водоразбор давление в системе падает включая насос. Теперь вопрос — после того, как мы закроем кран, когда выключиться насос? Угадайте с трех раз. Все правильно, тогда, когда накачает максимум, который сможет, а именно 5,5 атмосфер. А теперь добавим сюда еще 3 атмосферы, которые и так были в системе. Получаем 8,5 атмосферы — это недопустимо много, смесители и гибкие подводки могут не выдержать. В этом случае, давление необходимо понижать установкой еще одного устройства — редукционного клапана.

И последнее, при применении такого рода насосов есть еще и моральный аспект, о котором сказано ниже.

Система с накопительным баком решает две задачи

Конечно, установка насосной станции это решение проблемы низкого давления воды. Но стоит не забывать, что насосная станция причинит неудобство Вашим соседям. Ведь включаясь, она повышает давление у Вас, но понижает его в магистрали. Поэтому, у живущих рядом людей и без того низкий напор может упасть до нуля. К тому же, есть вероятность того, что они тоже поставят насос мощнее Вашего. Что же делать, если не хотите причинить неудобства окружающим? А к тому же, Ваш сосед дядя Вася — милейший человек, который каждую осень помогает Вам копать картошку. Выход есть — установка накопительного бака. Ночью, когда водоразбор минимальный, вода накапливается в этой ёмкости. А летним днём, когда все пошли поливать, у Вас уже есть необходимый запас воды.

Накопительную ёмкость оборудуют системой автоматического наполнения. Для этих целей используют поплавковый клапан или соленоидный клапан в паре с поплавковым выключателем. Поплавковый клапан — это простой механический прибор, который перекрывает воду тогда, когда накопительная ёмкость наполнится. Такой же схожий по принципу механизм устанавливается и в унитазный бачок. Установка соленоидного клапана с поплавковым выключателем значительно дороже. Но эта система имеет свои преимущества. Более подробно об этом Вы можете прочитать здесь. На выходе из накопительной ёмкости ставится уже знакомая нам насосная станция, которая создаёт необходимое давление в системе водоснабжения. Следует отметить, что стоит защитить насосную станцию от работы в сухую в том случае, если бак полностью опустошится. Проще всего это сделать с помощью того же поплавкового выключателя.( Более подробно ознакомится со способами защиты насоса от сухого хода Вы можете, прочитав эту статью). Кроме того, при использовании накопительной ёмкости, есть ещё один большой плюс. Вода, хранящаяся в накопительном баке, освобождается от неприятных запахов сероводорода и аммиака, а растворённое железо, нередко содержащееся в водопроводной воде, частично окисляется и падает на дно ёмкости, превращаясь в ржавчину.

Ну, а что же недостатки. Самый главный недостаток — это громоздкость такой системы. Ведь, чтобы её установить, нужно использовать не меньше 1,5 м2 полезной площади.

И ещё, на бескрайних просторах интернета, Вы сможете найти кучу материалов, примерно с таким названием. «Как повысить давление воды без насоса» и подобных. Суть там сводится к следующему: вместо насоса в систему водоснабжения врезается гидроаккумулятор большого объёма. Не стоит этот вариант рассматривать, как серьёзный. Нужно понимать, гидроаккумулятор не способен увеличить давление, он способен только лишь накопить какое-то количество воды, находящейся под давлением. Причем, объем этот не так велик, как кажется. Например, установив гидроаккумулятор объемом в 100 литров, Вы будете иметь в запасе около 45 литров воды, помыться и то не хватит!

Надеемся эта статья была Вам полезной. Удачи и берегите себя!

6 лучших насосов для повышения давления воды

Проблема низкого давления в водопроводе знакома не только многим жителям частных домов, но и жильцам последних этажей старых многоэтажек. Это не только создает различные неудобства в плане осуществления гигиенических процедур, но и может стать причиной поломок бытовой техники, для работы которой нужна вода. Чтобы решить проблему, необходимо установить на водопровод повышающий давление насос. Лучшие модели насосных установок данного типа представлены в рейтинге 2021 года.

Какие насосы используются для повышения давления воды

В продаже можно найти множество различных повысительных насосов для водопроводов, с помощью которых можно изменять давление жидкости в трубопроводе. Все их можно разделить на несколько групп, зависимо от определенных критериев.

1. Самовсасыающие предназначены для эффективного подъема воды на большую высоту. Подходят для установки в квартирах, частных домах. Если правильно установить и настроить насос данного типа, может поднимать жидкость выше 10 метров.
2. Циркуляционные – самые распространенные, компактные приборы для повышения давления воды в небольших по протяженности трубопроводах. Такие агрегаты врезаются в выбранный участок водопровода. Напор жидкости усиливается за счет вращения двигателя с крыльчаткой.

Зависимо от типа охлаждения, некоторых особенностей конструкции, водяные насосы для домашнего водопровода могут быть «сухими» и «мокрыми». К первой группе относятся высокопроизводительные электроприборы, которые охлаждаются от окружающего воздуха. Их нужно регулярно обслуживать, они достаточно быстро выходят из строя.

Насосы «мокрого» типа охлаждаются перекачиваемой жидкостью. Они более долговечные, не требуют соблюдения особых правил по обслуживанию. Однако электроприборы данного типа редко подходят для создания и поддержания высокого давления. Чаще всего они применяются как второстепенные, подкачивающие агрегаты.

Зависимо от рабочих возможностей, насосы повышающие давления могут быть предназначены для холодного водоснабжения, для работы только с горячей водой, или же комбинированные модели.

Критерии выбора повышающего насоса

Говоря о выборе насосного агрегата для повышения давления, в первую очередь нужно уделить внимание таким параметрам.

1. Показатель мощности. Напрямую влияет на производительность.
2. Максимально создаваемое давление в трубопроводе.
3. Допустимая температура перекачиваемой жидкости. Обычно указывается температурный диапазон.
4. Материалы, из которых изготовлены основные механизмы насоса, детали его корпуса.

Отдельно стоит рассмотреть наличие различных защитных функций, регулятора повышения давления, проверить комплектацию, чтобы с насосом поставлялись все необходимые элементы для его подключения к трубопроводу.

Лучшие насосы для повышения давления воды

На сегодняшний день в продаже можно выделить множество хороших насосов для повышения давления воды в водопроводах бытового назначения. Проанализировав многочисленные отзывы владельцев и новых покупателей, можно выделить несколько лучших моделей, из которых был сформирован рейтинг, представленный ниже.

1. Grundfos UPА 15-120 (200 Вт)

Циркуляционный повышающий насос поверхностного типа. Имеет мощность в 200 Вт. Может создавать напор силой в 12 метров. Скорость перекачки жидкости – 2.4 м. куб за 1 час. Подходит для работы только с чистой водой, температура которой находится в диапазоне 2-95 градусов по Цельсию. Корпус данного насоса изготовлен из чугуна. Имеет “мокрый” тип ротора. Может быть установлен или в вертикальном, или горизонтальном положении. Есть датчик для контроля уровня воды, защиты насоса от работы без жидкости.

• высокая производительность;
• компактные габариты;
• тихий рабочий режим;
• хорошее качество сборки;
• простая установка, введение в эксплуатацию;
• автоматическая блокировка при отсутствии воды.

• отсутствие выключателя;
• достаточно высокая стоимость.

Андрей Н. Дореволюционный дом, последний этаж, большие проблемы с напором в «часы пик» — газовая колонка зажигалась через раз. Сначала купил 15-90, стало гораздо лучше, но всё равно были случаи, когда колонка не зажигалась. Поэтому решил сделать «апгрейд» до 15-120. С этим насосом стало отлично — колонка зажигается всегда. Теперь даже не обязательно включать горячую воду на максимум. Напор всегда скачет, но один из замеров показал следующее: без насоса — 6 л/мин, с насосом — 9 л/мин.

Алекс Г. Покупал на небольшой загородный дом с поселковым водопроводом. Давление летом часто падает до 0,5, а сильно вкладываться в насосную станцию не хотелось (тем более, что сразу встал бы вопрос с надежностью и шумностью), поэтому решил попробовать этот насос. Результат — восторг! С минимальным давлением 1,7 (0,5+повышение 1,2) кое как можно жить. Подумываю над вторым таким же в последовательную цепь.)

2. Wilo PB-088EA (140 Вт)

Повышающий циркуляционный насос поверхностного типа. Имеет мощность в 140 Вт, может создавать напор силой в 8 метров. Максимальная производительность – 2.1 м. куб. за час. Предназначен для работы только с чистой водой, температура которой не превышает 80 градусов по Цельсию. Корпус изготовлен из чугуна, имеет хорошую устойчивость к температурным перепадам, механическим воздействиям. Может работать максимально эффективно при температуре окружающей среды до 40 градусов по Цельсию.

• надежность, долговечность;
• тихий рабочий режим;
• компактные размеры;
• низкое энергопотребление.

• отсутствие отдельных креплений для подвешивания на трубе.

Михаил К. Установил в ванную два дня назад, работает бесшумно, напор нормализовался, есть встроенный трёх позиционный переключатель — постоянная работа/ стоп/работа от датчика давления. Укомплектован эл. шнуром с вилкой, прим. 1 метр, и фитингами.

Дмитрий С. Качает воду из еврокуба, расположенного на высоте 2 метра, в водопровод на дачном участке. Тянет даже бойлер в 40 метрах от насоса. Поливать из шланга тоже вполне комфортно. Запускается в автоматическом режиме, но для этого вода должна хоть немного идти самотёком. Если часто открываете 2 и более крана одновременно, лучше взять насос помощнее.

3. JEMIX WP-15/9-25 AUTO (120 Вт)

Циркуляционный повышающий насос поверхностного типа. Мощность данного электроприбора достигает 120 Вт, создает напор силой в 9 метров. Скорость перекачки жидкости – 1.5 м. куб. за час. Подходит для работы только с чистой водой, температура которой достигает 70 градусов по Цельсию. Техническая особенность данного насоса – он может устанавливаться в горизонтальном и вертикальном положении.

• простой монтаж;
• демократичная стоимость;
• тихий рабочий режим;
• компактные размеры.

• комплектующие для подключения данного насоса имеют низкое качество;
• достаточно сильно нагревается корпус при перекачке горячей воды.

Екатерина А. Установила на даче. На втором этаже поставила накопительную бочку. На первом подключила насос (1 м. от пола). Давление конечно не очень сильное стало, но стиралка и душ, через накопительный нагревающий бак — работает.

Дмитрий Ш. Повышает достаточно для комфортного использования, но его предназначение выравнивать давление, в момент хаотичных разборов воды соседями, а вот здесь он справляется отлично, никаких изменений в температуре колонки, как будто в пятиэтажке ты один живёшь, а это очень достойный результат для этого ценника… Интересно, сколько он проживет

4. UNIPUMP UPA 15-90 160

Циркуляционный насос для повышения давления в трубопроводах бытового назначения. По методу установки относится к поверхностному типу. Мощность электроприбора – 120 Вт, может создавать напор силой в 9 метров. Максимальная скорость перекачки жидкости – 1.6 м. куб. Для работы может использоваться только чистая вода, температура которой не выше 60 градусов. Есть переключатель между режимами работы. Имеет “мокрый” тип ротора, корпус из чугуна, который устойчив к различным механическим нагрузкам.

• хорошее качество сборки;
• компактные габариты;
• доступная стоимость;
• тихий рабочий режим;
• простая установка;
• есть несколько режимов работы, которые можно переключать.

Серьезных минусов в процессе эксплуатации данного насоса владельцы не отмечают.

Петр Ш. В настоящий момент подключен в доме для повышения давления горячей воды. При низком начальном давлении (менее 0,25 атм) уменьшается поток, следовательно в автоматическом режиме не срабатывает. Поэтому удалил пластиковый ограничитель в секторе выбора режимов, теперь есть возможность включения принудительно, в «ручном» режиме. Поставил выключатель в удобном месте на стене рядом с мойкой.

Владимир М. Приобретался для повышения давления в системе полива. Без всяких замечаний нормально отработал все лето. Обеспечивал как обычное орошение от распылителей, так и для системы капельного полива. Подача воды — от емкости, которая стоит чуть выше уровня земли, самотеком. Начальное давление, таким образом не более 0,1 атм, максимум 0,2 при полностью заполненном баке. Автоматика срабатывает при появлении потока, т.е. открыл раздачу — через пару секунд включается насос. Рекомендую.

5. ELITECH НП 1216/9Э (105 Вт)

Универсальный насос для повышения давления в бытовых водопроводах. Относится к циркуляционным агрегатам поверхностного типа. Мощность данного электроприбора – 105 Вт, может создавать напор силой в 9 метров, перекачивать воду со скоростью 1.38 м. куб. Работает только с чистой водой, температурой не более 95 градусов по Цельсию. По конструкционному исполнению и принципу работы относится к центробежному типу. Корпус насоса изготовлен из чугуна, имеет “мокрый” тип ротора. Может быть установлен в двух положения – вертикально или горизонтально. Главная техническая особенность данного насоса – наличие удобного переключателя рабочих режимов.

Накопительный бак для водоснабжения

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

1. Зачем нужен и как им пользоваться
2. Типы
3. С нижним или верхним расположением
4. Объем бака
5. Общие правила подключения
6. С централизованным водоснабжением
7. Верхнее подключение
8. Нижнее подключение
9. Нижнее подключение накопительного бака с мембраной
10. Для автономного водоснабжения
11. Водонапорная башня
12. Нижнее подключение накопительного бака
13. Мембранный аккумулирующий бак

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Насос для повышения давления воды на даче

Зачастую в существующей системе водоснабжения на даче давление недостаточное. Это обычное явление, если система построена на основе накопительного бака и поступает в систему самотеком. В лучшем случае имеем напор 0,8-1 атм. Этого не всегда достаточно даже для душа, а подключать бойлер или стиральную машинку можно только при 2 атм. Решить проблему можно двумя способами. Первый — установив насосную станцию, которая автоматически поддерживает заданные параметры. Способ хорош, но не всегда есть требуемое количество денег. Второй выход — встраиваемый в систему насос, повышающий давление в водопроводе на даче. Этот вариант гораздо менее затратный. О повысительных насосах и способах их использования и пойдет речь дальше.

Подкачивающий насос для водопровода на даче повысит давление в системе

Повысительный насос для дачи: какие бывают

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

• По типу охлаждения:
  • с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
  • с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
• По способу включения:
  • ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
  • автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
  • комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.

    Повысительные насосы с горизонтальным и вертикальным расположением

• По способу установки:
  • горизонтально;
  • вертикально;
  • в обеих позициях.
• По наличию скоростей:
  • одноступенчатые — имеют одну скорость подкачки;
  • многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
• По типу конструкции:
  • ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
  • вихревые — производительные, но шумные и требующие специальной обвязки.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали. Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

Основные технические характеристики, определяющие справится ли насос повышающий давление в водопроводе на даче с поставленной задачей — это максимальное рабочее давление. Это та величина, на которую на выходе может выдать оборудование.

Важны еще такие характеристики:

• Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м.куб/час.
• Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки. Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2. Вот тогда вы точно не ошибетесь.

Еще важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин. От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.

Про устройство дачного водопровода (по участку) — выбор труб, разработку схемы и подключение — читайте тут.

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

Насосная станция для повышения давления

Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$). Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.

Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:

• вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
• подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет.

Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака

Все можно исправить, поставив объемный бак (литров на 1000) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.

Гидроаккумулятор. Назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

• Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
• Обеспечение минимального запаса воды
• Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.

Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар	0,8	0,8	1,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
P вкл.нас., бар	1,0	1,0	2,0	1,5	1,5	2,0	2,0	2,5	2,5	3,0	4,0	5,0
P выкл.нас., бар	2,0	2,5	3,0	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Общий объем бака, л	Запас воды, л
19	5,70	7,33	4,43	4,99	6,56	2,53	7,09	5,37	7,46	6,02	8,11	8,35
24	7,20	9,26	5,60	6,31	8,28	3,20	8,96	6,79	9,43	7,60	10,24	10,55
50	15,00	19,29	11,67	13,14	17,25	6,67	18,67	14,14	19,64	15,83	21,33	21,97
60	18,00	23,14	14,00	15,77	20,70	8,00	22,40	16,97	23,57	19,00	25,60	23,36
80	24,00	30,86	18,67	21,03	27,60	10,67	29,87	22,63	31,43	25,33	34,13	35,15
100	30,00	38,57	23,33	26,29	34,50	13,33	37,33	28,29	39,29	31,67	42,67	43,94
200	60,00	77,14	46,67	52,57	69,00	26,67	74,67	56,57	78,57	63,33	85,33	87,88
300	90,00	115,71	70,00	78,86	103,50	40,00	112,00	84,86	117,86	95,00	128,00	131,82
500	150,00	192,86	116,67	131,43	172,50	66,67	186,67	141,43	196,43	158,33	213,33	219,70
750	225,00	289,29	175,00	197,14	258,75	100,00	280,00	212,14	294,64	237,50	320,00	329,55
1000	300,00	385,71	233,33	262,86	345,00	133,33	373,00	282,86	392,86	316,67	426,67	439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

A_max — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
P_max —давление выключения насоса, бар
P_min — давление включения насоса, бар
P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт					0,55-1,5		2,2-3,0		4,0-5,5		7,5-9,0
Коэффициент К					0,25		0,375		0,625		0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар
P_min = 1,8 бар
P_возд. = 1,6 бар
А_max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».
