Как правильно сделать своими руками заземление на даче и заземлить розетку
Большинство из нас бывает на даче в течение полугода. При этом умудряемся туда натащить разной техники: от той, которая боится плохого питания, до той, которая сама может ударить током. Заметим, линии электроснабжения в удаленных поселках далеки от совершенства. Теперь необходимо сделать заземление, без которого нормальная защита ни людей, ни техники невозможна.
Необходимость заземления на дачном участке
Разумеется, в первую очередь, нас интересует здоровье и жизнь семьи и гостей. Все мы устроены так, что при протекании тока недопустимой величины через тело человека наступает летальный исход. Само по себе высокое напряжение, даже при малом токе, вызывает ожог. Так что прикосновение к старому холодильнику, у которого фаза попала на корпус, не обрадует никого.
В душе на дачном участке случаются приключения и хуже того: тэн самодельного водонагревателя может быть пробит, и при попытке включении воды удар током неизбежен. Также опасна неоднократно перегретая электродрель, сварочный аппарат или перфоратор: напряжение может оказаться на металлическом корпусе инструмента.
Примечательно, что в нетрезвом состоянии сопротивление тела человека становится заметно ниже 1 кОм, и поражение будет еще сильнее. Конечно, где же еще расслабиться, как не на даче? Значит, есть еще одна причина обустроить надежное заземление! Применение приборов защиты людей, электропроводки, техники и приборов типа УЗО в полной мере возможно также только при наличии заземления.
Варианты подключения заземления на даче
Два провода, которые подходят к изоляторам на крыше дачного домика, говорят о том, что в данном случае применена схема электроснабжения типа TN-C. Это означает, что защитный провод PE и нулевой N объединены на подстанции в единый провод PEN.

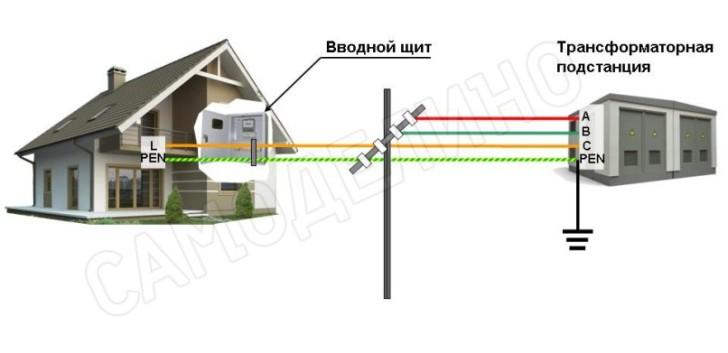

Система электроснабжения TN-C на даче в однофазной сети
В этом случае для защиты людей и техники используются автоматические выключатели, реле напряжения и даже устройство защитного отключения (УЗО). Однако при обрыве или плохом контакте нулевого провода защита не работает.
Один из способов кардинально улучшить ситуацию — это подключить заземление по схеме TN-C-S. В этом случае общий провод PEN разделяется на входе в дачу на защитный PE и нулевой N. В месте расщепления следует подключить собственное заземление.
Теперь корпуса всех приборов будут заземлены, и защитные свойства системы электроснабжения заметно возрастают. Легко предположить, что большинство Ваших соседей по дачному кооперативу индивидуальное заземление не сделали. Это значит, что при обрыве провода PEN где-то в линии электропередачи общий ток со всех участков будет уходить на землю через Ваше заземление.
Так как его сопротивление не равно нулю, при протекании большого тока по проводнику PE на металлических корпусах Ваших приборов появится опасное напряжение. При большой нагрузке, в лучшем случае, провод заземления отгорит, в худшем – произойдет пожар.
Система электроснабжения ТТ в однофазной сети на даче
На производстве корпуса оборудования часто заземляют, не соединяя с нулевым проводом. Мы можем поступить так же, и такая система заземления имеет аббревиатуру ТТ. В такой схеме защиты установка УЗО обязательна.
Как подключить защитный провод к розеткам в дачном домике
Не следует забывать, что вся электропроводка в дачном домике выполнена двухжильным кабелем. В случае обустройства заземления к заземляющим клеммам всех розеток и приборов необходимо подключить третий проводник. По правилам, он должен входить в состав общего трехжильного кабеля, которым выполняется разводка в помещениях.
Все просто, если в дачном домике выполнена проводка открытого типа, которую несложно заменить. В противном случае, старую электропроводку положено отключить и обустроить новую (открытого типа) трехжильным кабелем. Эстетику можно обеспечить применением кабель-каналов. Как вариант, возможно использование пластиковой гофротрубы.
Понятно, что хочется сэкономить и проложить отдельный провод заземления к розеткам. Вам решать, нарушать правила проводки или не нарушать. Однако кабель-канал все равно придется монтировать.
Изобретательный ум российского дачника не ограничен ничем, и может появиться соблазн как-то заземлить каждую розетку отдельно. Этого точно делать не следует, так как сопротивление и качество каждого заземления не может быть одинаковым, что легко приведет к появлению опасного напряжения на одном из приборов.
Применение естественного заземления
Согласно правил устройства электроустановок (ПУЭ), устройство заземления в условиях садоводческого товарищества ничем не отличается от аналогичного в условиях коттеджного поселка. Если Вы не находите никакой разницы в ситуации, рекомендуем ознакомиться с правилами обустройства заземляющего контура. Мы же попытаемся обнаружить обстоятельства, упрощающие задачу для дачника.
Приятная новость №1: если мы не пользуемся электроэнергией на даче зимой, не следует беспокоиться о том, что сопротивление заземления заметно увеличивается при замерзании грунта. Таким образом, обеспечив сопротивление 4Ом в условиях лета, нет смысла его проверять в зимний период.
Приятная новость №2: на дачном участке велика вероятность наличия так называемого естественного заземления, к которому нужно только подключиться. Например, это может быть:
- металлическая труба водозаборной скважины;
- металлический цельносварной водовод, уложенный в грунт;
- стальные трубы забора;
- прочие железобетонные и металлические конструкции в земле;
- армированный фундамент постройки.
Фундамент вполне успешно может выполнять роль заземления на даче
Последний вариант очень удобен: надо просто приварить шину заземления к арматуре фундамента. Это возможно сделать только во время его обустройства, причем отдельные металлические элементы должны быть также соединены с помощью сварки.
Все прочие варианты естественного заземления доступны, необходимо только правильно подсоединиться и проверить сопротивление растеканию тока в земле. Последнюю операцию следует выполнить с помощью специалиста, который имеет специальный прибор. С этим человеком как раз и следует проконсультироваться: можно ли применять выбранный объект в качестве заземления.
При подключении к естественному заземлителю из стали к нему необходимо приварить болт диаметром 8-10мм. На болт следует навернуть две гайки с двумя шайбами. Между шайбами зажимают защитный проводник сечением не мене 10мм2. Если в качестве элементов заземления используется металлический забор, придется приварить болт к каждому столбу и подключить ко всем столбикам один непрерывный провод защиты.
Контур заземления без сварки в дачных условиях
Далеко не у всех владельцев дачных участков есть возможность выполнить сварочные работы. При этом существуют требования соединять элементы контура заземления только с помощью сварки. Можно поступить по-другому: заготовить штыри для заземления там, где к каждому из них есть возможность приварить оцинкованный болт.
Схема заземления на даче
На дачном участке для монтажа контура заземления сначала необходимо вырыть канавку глубиной 0,5м рядом с домиком. Теперь в дно траншеи остается забить штыри и подключить один целый провод заземления сечением не менее10мм2 ко всем из них. Места соединения следует обработать антикором и обернуть несколькими слоями изоленты.
Еще один способ обеспечить заземление без использования сварки – приобрести специальный готовый комплект омедненных стержней. Стоит такой комплект немало, что устроит не всех.
Примеры подключения заземления без сварки
При этом вполне реально приобрести оцинкованные трубы небольшого диаметра, сплющить и сделать острым один конец. Такие стержни загоняют в землю по вышеизложенному плану. Подсоединиться к ним можно с помощью оцинкованных хомутов с зажимным болтом, которые также имеются в продаже. Места соединения следует обработать антикором и обернуть несколькими слоями изоленты.
Таким образом, мы рассмотрели особенности обустройства заземления в дачном домике своими руками. При определенном старании совсем несложно обеспечить защиту от поражения человека электрическим током. Мы подобрали для Вас информативный видеоролик о том, как это сделали другие.
Заземление на даче: как сделать его правильно
Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.
Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka
Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.
Схемы заземления
Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление. Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.
В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz
Грунт | Удельное сопротивление (Ом*м) |
---|---|
Песок (уровень грунтовых вод менее 5 м) | 1000 |
Песок (уровень грунтовых вод выше 5 м) | 500 |
Чернозем | 200 |
Влажная супесь | 150 |
Глина полутвердая или меловой слой | 60 |
Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.
1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.
Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov
2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.
Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding
3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.
Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka
Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.
Что потребуется для заземления на даче?
- Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
- Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
- Штыковая лопата. Электроды будут заглубляться в почву.
Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile
- Перфоратор. Пригодится для проделывания отверстия в стене.
- Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
- Гаечные ключи.
- Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм 2 или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
- Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
- Болт М8 или М10.
- Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.
Как организовать заземление
1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.
2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.
Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka
3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.
Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official
4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.
Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh.ustanovka
5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.
6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.
Проверка системы
Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.
Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov
После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.
Ведь процесс создания контура заземления показан в видео.
Заземление на даче своими руками. Схема установки электродов
Дача сегодня — это уже не летняя постройка с удобствами во дворе, а фактически полноценное загородное жилье. Причем оснащенное мощной современной техникой — холодильником, стиральной машиной, микроволновой печью. Все эти механизмы облегчают домашнюю работу, но они же и являются объектами повышенной опасности. Во избежание пожаров и трагических случаев рекомендуется оборудовать заземление на даче своими руками. Схема контура не так сложна, и для монтажа необязательно приглашать специалистов.
Монтаж заземляющего контура на даче своими руками
Самая распространенная система заземления — это конструкция из трех металлических штырей (электродов). Стержни заглубляют в землю и сваривают между собой горизонтальной стальной полосой. Готовый контур заземления соединяют с силовым щитком при помощи стального прута, проведенного под землей.
Полезный совет! Заземляющий контур не рекомендуется монтировать в скальных и каменных грунтах — слишком велико удельное сопротивление породы.
Элементы системы заземления на дачном участке
Принцип действия системы заземления
Жилые дома обычно запитаны от однофазной электросети с переменным током 220 вольт. Работу бытовых механизмов и установок обеспечивает электрическая цепь, в которой имеется два проводника — фаза и нулевой провод.
Конструкция каждого электроприбора предусматривает наличие изоляции и предохранителей, которые защищают человека от поражения током. Представьте себе ситуацию, когда ненадежные контакты заискрили. Напряжение в этом случае попадет на корпус, например, стиральной машинки. Хозяйка, коснувшись мокрой рукой своей верной помощницы, получит сильный удар током.
Принцип действия системы заземления
Особенно опасно, когда рядом с неисправным агрегатом находятся металлические конструкции, имеющие т.н. естественное заземление. К ним относятся:
- трубы и радиаторы отопления,
- водопровод,
- газовые трубы,
- открытая арматура железобетонных плит.
Схема контура заземления: 1 — крепление (болт М6, М8); 2 — горизонтальный заземлитель (сталь 40х4); 3 — вертикальный заземлитель (а — труба 50х3, б — сталь круглая, в — уголок 50х50х5); 4 — заземляющий проводник; 5 — медный или алюминиевый провод заземления; 6 -сварной шов
Взявшись одновременно за батарею и за корпус машинки, человек замыкает электрическую цепь на себя. Ток уйдет в сторону нулевого потенциала (в землю), пройдя в том числе через тело. Природа электричества такова, что поток электронов, подобно потоку воды, движется по каналам с самым малым сопротивлением.
Чтобы обезопасить домочадцев от таких случайностей, монтируют контур заземления на даче своими руками. Схема ли прибора выйдет из строя, или изоляцию пробьет разрядом, беды не произойдет. Заранее созданная заземляющая линия отведет опасное напряжение в точку с минимальным сопротивлением, а именно — в грунт.
Устройство заземления своими руками
Недопустимые схемы заземления
Некоторые домашние умельцы пребывают в убеждении, что для отвода тока можно использовать водопроводные трубы и стояки отопления. Такое заземление на даче своими руками схемой безопасности не назовешь. Трубы бывают сильно окисленными, либо имеют плохой контакт с землей. Кроме того, в систему трубопровода часто включены пластиковые соединения, которые разомкнут электрическую цепь.
Многие современные электроприборы снабжены кабелем с трехжильной вилкой. К ним устанавливаются такие же розетки. Нулевой провод в кабеле обозначается синим цветом, заземляющий — желто-зеленым, фаза — любым, кроме названных.
Организация заземления на дачной кухне: 1 — электроплита, 2 — провод заземления
Желая сэкономить на устройстве заземления на даче своими руками, схему используют такую: в розетке делают перемычку между заземляющим и нулевым контактом. Однако подобный проект крайне непредсказуем. Если в каком-либо участке цепи случится перефазовка или плохой контакт рабочего нуля, на корпусе приборов возникнет опасное напряжение.
Некоторые домовладельцы, установив в сеть специальное защитное устройство (УЗО), считают проблему решенной. Но работа УЗО будет корректной только при наличии заземления. Тогда при утечке тока электрическая цепь сразу замкнется, и механизм сработает, отключив питание опасного участка.
Схематическое изображение устройства заземления в частном доме
Заземление на даче своими руками. Схема контуров
Сопротивление системы отвода тока должно быть меньше сопротивления тела человека. Для расчетов принята средняя величина — менее 4 Ом. В нормативах встречаются значения допустимого сопротивления в 0,5 Ом, 30 Ом, 60 Ом. Но здесь, где речь идет фактически о жизни и смерти, уж лучше меньше, чем больше.
Статья по теме:
Стабилизатор напряжения 220В для дачи: какой выбрать прибор для защиты техники. Параметры однофазных устройств. Особенности установки стабилизатора. Выбор оптимальной модели.
Сопротивление грунта
Заземляющий контур должен обеспечивать минимально возможное сопротивление и надежный контакт с землей. Однако грунт имеет разное удельное сопротивление. Это зависит от его состава:
- песок — 1000 Ом*м;
- чернозем — 200 Ом*м;
- супесь — 150 Ом*м;
- суглинок лессовидный — 100 Ом*м;
- глина полутвердая — 50 Ом*м;
- суглинок пластичный — 30 Ом*м;
- торф или глина пластичная — 20 Ом*м.
Показатели удельного сопротивления различных слоев грунта
Мы видим, что слои с наименьшими значениями сопротивления находятся на значительной глубине. Проблема успешного заземления решается несколькими способами:
- более глубокое погружение электродов в почву;
- добавление дополнительных вертикальных элементов;
- наращивание площади контакта стержней с грунтом (использование более широких штырей с большим сечением);
- увеличение расстояния между электродами.
Установка розетки с заземляющими контактами
Основные схемы заземления в загородных домах
- Заглубленный металлический контур вокруг строения. В основном это арматура, забитая в землю. Пруты соединены между собой приваренной металлической шиной.
- Самая популярная система заземления на даче своими руками — схема трех или нескольких погруженных в грунт длинных электродов, связанных стальной полосой.
- Заземление с одним стержнем, утопленным на значительную глубину (от 6 метров).
- Фундаментный заземлитель. Это замкнутый контур, выполненный из сваренной металлической сетки. Его прокладывают под нижним гидроизоляционным слоем фундамента, либо по нижнему ряду арматуры. Такое заземление может быть смонтировано только при заливке фундамента.
Полезный совет! Металлические элементы, выступающие в роли электродов, нельзя окрашивать. Это ухудшает их проводимость.
Для обвязки заземляющего контура используется стальная полоса шириной 40-50 мм
Монтаж системы заземления своими руками
Для детального рассмотрения возьмем систему заземления на даче своими руками, схема № 2 — треугольник со штырями в вершинах.
Материал для электродов:
- стальной уголок шириной минимум 4×4;
- арматурный прут сечением 10-12 мм;
- металлическая труба с сечением стенки 3,0-5,0 мм;
- стальная полоса шириной 50 мм.
Полезный совет! Арматура должна быть гладкой. Рифленая поверхность не обеспечивает прочного контакта электрода с землей. При забивании создаются пустоты, снижающие качество заземления.
Контур заземления на дачном участке, сделанный своими руками
Длина штырей должна быть примерно 3 м. В качестве обвязки можно использовать металлическую полосу сечением 4×40 мм, или арматуру диаметром 14 мм. При соединении контура обязательно используется сварка.
Порядок работ
Сначала выбираем и расчищаем место на участке, где будет установлен контур. Оптимально, если расстояние от электродов до силового шкафа составит около 10 м. Далее работы ведутся таким образом:
- копаем котлован как под ленточный фундамент, только в виде равнобедренного треугольника. Глубина траншеи 1 м, ширина — полметра. Расстояние от стержня до стержня должно быть примерно 1,2 м. От одного угла треугольника копаем канаву к силовому щитку;
Шаг 1: подготовка котлована в виде треугольника
- в вершины треугольника забиваем электроды. При высокой плотности почвы придется бурить шурфы;
Полезный совет! Если штырь не удается погрузить в землю на всю длину, можно взять более короткие пруты (2-2, 5 м). Тогда их число должно быть увеличено.
Шаги 2 и 3: подготовка металлических уголков и вкапывание их по углам вырытого треугольника
- вбитые стержни должны быть видны над поверхностью грунта, чтобы можно было соединить их шиной. Шурфы рекомендуется засыпать землей, смешанной с солью. Это намного снизит сопротивление электродов. Правда, коррозия металла пойдет быстрее;
Шаг 4: обвязка вкопанных уголков путем сваривания
- привариваем обвязку к стержням, образуя треугольник. От одного электрода ведем полосу по траншее к распределительному шкафу. Проводник крепится к щитку посредством приваренного болта;
Шаг 5: монтаж соединительной полосы от электрода к распределительному щитку
- проверяем сопротивление с помощью омметра. Если показатель меньше 4 Ом, можно засыпать траншею. Если больше, вбиваем еще несколько электродов и соединяем их с предыдущими. После этого риск поражения электрическим током от домашних приборов будет сведен к нулю.
Как сделать заземление в частном доме (видео)
Как сделать заземление на даче
Ссылка на статью
Ссылка на статью
Приступая к строительству собственного дома, мы иногда даже не предполагаем, насколько большой объем электротехнических работ нам предстоит выполнить. Это подводка электропитания от столба к дому, монтаж распределительного и защитного оборудования, прокладка внутренних силовых линий во все помещения. Но странным образом, из этого перечня необходимых работ довольно часто выпадает грамотно смонтированная система заземления. В режиме «самостроя» неопытные владельцы про это часто забывают и даже пытаются на заземлении сэкономить. Но мы разберемся, почему нельзя достичь экономии на этом важном этапе, и как все выполнить в соответствии со строгими строительными нормами.
Для чего нужен контур заземления
Если в доме заземления нет, то последствия могут быть печальными и даже трагическими. Впрочем, по существующим правилам, специалисты электросетей и не должны делать подключение дома к линии, если этой системы в доме нет или она не соответствует необходимым требованиям. Так что владельцу все равно придется делать правильное заземление. Но пугаться этого не надо – процесс несложен и оказывается задачей вполне выполнимой.
Большинство частных домов запитываются от однофазной сети переменного тока в 220 вольт, и все бытовые приборы работают от двух проводников – фазы и нулевого провода. Конечно же, конструкция этих приборов, инструментов и прочей техники предусматривает надежную изоляцию и защиту от попадания напряжения на токопроводящие корпуса. Но вероятность такого пробоя не исключается – даже самая надежная изоляция может быть пробита разрядом или прогореть от слабых контактов в соединениях. В таких случаях фазное напряжение на корпусе прибора может стать чрезвычайно опасным для жизни, особенно если рядом оказались стояки отопления, водопроводные трубы и т. д.
Известно, что электрический ток обязательно выбирает проводник с минимальным сопротивлением. Значит, и в доме нужно предусмотрительно создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в аварийном случае напряжение безопасно уйдет.
Не пытайтесь подделать землю
В числе типичных заблуждений популярно утверждение, что такие проблемы решаются установкой защитных устройств (УЗО). Но для корректной работы этого устройства заземление все равно является необходимостью. Обнаружив малейшую утечку тока, оно мгновенно отключит опасный участок. Не менее вредной для здоровья оказалась упорная привычка некоторых хозяев использовать для заземления трубы водопровода или отопления. Но они могут быть сильно окислены и давно уже утратить надежный контакт с землей. Да и получить удар током при прикосновении к таким трубам – мало радости.
Смысл распространенной подделки заземления некоторые умельцы видят в том, что делают в розетках перемычки между нулевым контактом и заземляющим. Но проблема при этом значительно усугубляется. При случайной перефазовке или плохом контакте рабочего нуля в каком-то участке, на корпусе приборов неожиданно возникнет фазный потенциал, и опасность поражения током может стать неизбежной. Поэтому нужно делать правильный контур заземления, чтобы гарантировано обезопасить жильцов дома от опасных проблем. Учтем в работе цветовую маркировку проводов однофазного кабеля. Синий провод является «нулевым», фаза может иметь различную окраску, но заземляющий – всегда желто-зеленый.
Определяем пригодность грунта
Надежный контакт с нулевым потенциалом земли может создать лишь грамотно исполненная система заземления. Но грунты на дачных участках могут быть разными и значительно отличаться своим удельным сопротивлением. Пески и влажная супесь, полутвердые суглинки, графитовые сланцы и подземные водоносные слои по-разному влияют на эффективность заземления. Наиболее подходящие слои обычно располагаются на значительной глубине. Улучшение показателей достигается большей глубиной установки электродов или увеличением их числа.
Иногда заглубленный металлический замкнутый контур приходится устанавливать по всему периметру дома. Но из-за большого объема земляных работ такой способ применяется редко. Более популярна схема, треугольного заглубления штыревых электродов, связанных одной шиной.
Что нужно приготовить
Для работ потребуются металлические профили, сварочный аппарат, кувалда и обычные инструменты для земляных работ. На плотных грунтах может понадобиться ручной бур и лом. Не всякий металлический прокат может быть использован для заглубляемых электродов. Для этого чаще всего берут стальной уголок с полкой 50 × 50 мм и толщиной не менее 4-5 мм. Допускается применение труб и лучше оцинкованных, с толщиной стенок не менее 3,5 мм. Для связки штырей в единый контур, возьмите полосу 40 × 4 мм, которая подойдёт и для прокладки шины заземления к точке ввода ее внутрь вашего дома.
Готовим нужный треугольник
Место установки электродов выбирается так, чтобы было удобно подвести заземляющую шину к распределительному щитку. Но проектные размеры не являются обязательными. Стороны треугольника могут быть и менее трех метров в длину, а глубина забивки штыря может быть уменьшена до 2-2,5 метров. Может быть увеличено и количество электродов, если грунт оказался плотным и на проектную глубину забить штыри не удается.
После разметки на выбранном месте, можно отрыть небольшой котлован на глубину до 1 метра. Одновременно копаем траншею такой же глубины для шины заземления от контура к цоколю дома. Иногда вместо котлована выкапывают траншеи по периметру создаваемого контура, что несколько упрощает процесс земляных работ. Нужно лишь обратить внимание, чтобы их ширина позволяла свободно проводить сварочные работы и забивку электродов. Края электродов, которыми они будут уходить в землю, лучше обрезать под углом и заострить шлифмашинкой. Помните, что металл должен быть неокрашенным.
Электроды вбиваем кувалдой в землю в намеченных местах так, чтобы они выступали над уровнем поверхности примерно на 200 мм. Затем их соединяем с помощью электросварки общей шиной из стальной полосы. От применения болтовых соединений лучше воздержаться — резьбовой контакт под землей быстро окислится, и сопротивление контура критично возрастет. Теперь можно прокладывать шину из такой же стальной полосы к фундаменту дома.
Советы эксперта
Перед точкой крепления на цоколе нужно предусмотреть небольшой изгиб, чтобы компенсировать линейные подвижки шины при перепадах температур. Полоса должна завершаться приваренным болтом с резьбой М10, к которому и будет крепиться медная клемма с проводом заземления на распределительный щиток.
Ведем землю к щитку
Для прохода провода через цоколь просверливаем отверстие с установкой пластиковой гильзы. Провод лучше использовать медный, сечением не менее 16 мм². Медными должны быть гайка и шайбы для соединения. Иногда к шине приваривают стальную шпильку, чтобы она прошла через цоколь внутрь дома и клеммная часть в сухом помещении не подвергалась окислению.
Итак, мы подвели заземляющий провод к распределительному щитку. Для разводки лучше использовать специальную колодку из электротехнической бронзы, к которой можно крепить провода заземления для всех точек потребления. Теперь, после проверки системы на надежность, у вас есть уверенность, в безопасном и комфортном использовании всех бытовых приборов в доме.
⚡ Контур заземления для частного дома.
Всем привет. Прошлым летом решил сделать контур заземления для своего дома.
У нас его не было. Проводка старая. Все розетки без заземления. Стиральная машинка иногда била током. А тут еще жена засмотрелась на посудомойку… В общем, решил и контур сделать, и проводку поменять, и УЗО впихнуть. Все равно ремонт по дому идет…
Пообщавшись с электриками выяснил, что нужна система ТТ. Самая простая, в принципе. К дому два провода — фаза и ноль. И третий я кидаю сам — заземление. Заземление никак не связано с электросетью, ноль НЕ соединен с моим заземлением. Не буду вдаваться в подробности, в инете куча теории по всем системам заземления.
Прикупил:
9м металлического уголка 50х50х4мм. Уголок пойдет на заземлители, колы, которые вбиваются в землю.
Можно вместо уголков использовать гладкие круглые штыри (но не арматуру).Или трубы. Главное — площадь сечения заземлителя не менее 100мм2. Так что уголок у меня с запасом. Можно взять и 40х40.
Метров 12 металлической полосы 40х4мм. Этим буду соединять заземлители и вести от контура к дому.
Медный провод 10мм2 для заземления. Его я буду тянуть от контура к щитку на шину заземления. На материалы потратил около 5 000 руб. Не так уж и дорого. С работой кого-то нанимать выйдет значительно дороже…
Разрезал «болгаркой» уголки ровно по три метра. С одной стороны срезал углы, заострил. Получилось три кола по три метра. Внимание! Для каждой местности и почвы длина колов и расстояния между ними индивидуальна! У нас хватит и два с половиной метра, три — с запасом. И правило есть — какие заземлители — такое и расстояние между ними. Или кратное. Где-нибудь на севере или юге, в болотах или в песках нужны колы длиннее, а может можно короче…
Теперь у меня веселенькая работа по выкапыванию траншеи под контур. Решил делать треугольником. можно и в линию. Но треугольником показалось лучше — при обрыве где-нить линии соединения заземлителей контакт все равно останется и контур будет работать. Прикинул равносторонний треугольник со стороной 3м вершиной к дому и погнал с лопатой… Выкопал траншею более 50см. Надо, чтобы полоса соединения была на глубине не менее 50см. По углам еще немного углубился и самое интересное — работа кувалдой. Так как я не качок — руки у меня после этих работ просто отрывались…)
Вогнал колы на три метра в землю. Ну почти на три метра. Вгонял долго и упорно. Под колы лил водичку, давал постоять — и дальше… Верхние концы колов знатно расплющились и завернулись. Пришлось срезать немного болгаркой — сантимов на 5-10. Болгаркой в яме работать неудобно, скажу я вам…
Затем — сварка. Надо тщательно обварить соединения полосы с уголками. Шов должен быть на каждом соединении 10см, не менее. Варить надо тщательно. В земле место сварки может быстро сгнить и линия оборвется. Потом заземление не поможет…
Все обварил. Приварил полосу в сторону дома и вывел на стену.
Замазал все точки сварки автомобильной мастикой. Все же должна продлить жизнь местам сварки в земле. Весь контур мазать мастикой или красить нельзя! Должен быть контакт с грунтом! В этом и смысл…
Выведенную полосу просверлил, прикрутил к стене. Покрасил. На конце приварил болт М8.
На место соединения надел небольшую монтажную коробку, завел провод, надел клемму на болт и хорошенько зажал гайкой.
Все, готово! Можно засыпать траншею землей. Да, быстренько проверил работоспособность обычной лампой накаливания. Это неправильно и так делать нельзя, но я сделал) Чисто для себя. Один провод от лампочки на землю (к болту заземления), один — на фазу из домашней сети. Лампочка горит ярко — все хорошо. Тускло — надо наращивать контур (добавлять и приваривать заземлители). Не горит — все плохо. Или просто неправильно подсоединили). По уму — надо звать специалиста и пусть замеряет сопротивление контура…
Скажу так — стиральная машинка больше не бьется током. Посудомойка работает. При попадании фазы на землю срабатывает узо. Пихать пальцы в розетку не пробовал. Пока что)
Всем спасибо, кто дочитал. Более подробно и нагляднее в видео. Авось кому пригодиться. Гараж можно так же заземлить. Я не буду — у меня линия от дома идет. Только кабель надо поменять на трехжильный)
Как сделать заземление частного дома своими руками
Ведь от этого в самом прямом смысле зависит жизнь и здоровье ваших близких и ваша собственная.
Зачем нужно делать заземление в частном доме? (Заголовок H2)
Многие люди не понимают, что это действительно необходимо. Существует заблуждение, что частный дом уже «сам по себе заземлен», так как находится на земле. Ранее действительно не нужно было заземлять в таких домах проводку, но связано это было лишь с тем, что бытовая техника была далеко не у всех. Сейчас же пользоваться современными электроприборами в частном коттедже без заземления очень опасно, ведь человек может получить сильный удар током при контакте с корпусами бытовой техники.
Монтаж заземления в частном доме своими руками включает в себя установку специальных трехконтактных розеток. У них есть не только «фаза» и «ноль», но еще и «земля». При помощи вилки и такой розетки заземляющий контакт соединяется с электроприбором.
Наверное, все бывали в такой ситуации, когда во время прикосновения к корпусу старого холодильника или стиральной машинки ощущался удар током. Это неприятно и опасно даже для взрослых, что уж говорить о детях, которых такое может сильно испугать. Не забывайте, что у малышей чувствительность к току намного выше, чем у взрослых. Удар током, который не нанесет существенного вреда здоровью взрослого человека, для малыша может быть очень опасным.
К тому же существует индивидуальная повышенная чувствительность, наверняка, у вас есть такие знакомые, которых постоянно бьют током многие бытовые предметы, при этом другие люди не понимают, как это может происходить, ведь они прикасаются к тем же приборам, и ничего не происходит. Чтобы обезопасить себя и родных от поражения электрическим током, необходимо сделать правильное заземление в частном доме своими руками.
Бытовая техника бьется током чаще всего в старых коттеджах, где к розеткам не подведен третий защитный провод. При малейших повреждениях изоляции, например, холодильника или стиральной машинки, на их корпусе будет собираться напряжение. Во время прикосновения рукой человек делает его разрядку, при этом небольшой ток проходит через тело. Если вы сделали правильное заземление частного дома своими руками, ток будет направляться по третьему защитному проводу к контуру заземления. При этом вы не почувствуете ничего, ведь напряжение всегда «сбросится» по пути наименьшего сопротивления, и эти путем окажется именно специальный проводник, а не тело человека.
Есть еще одна причина, которая докажет вам, что устройство заземления в частном доме своими руками сделать необходимо. Оно поможет защитить чувствительные электроприборы от статического напряжения, которое постоянно скапливается на одежде, волосах, теле человека. Конечно же, такой ток очень маленький, но даже он может нанести вред современной особо чувствительной электронике. Третий защитный провод не допустит этого, направив статическое напряжение в землю. Также он не позволит ему скапливаться на корпусах приборов.
Другими словами, нужно добиться того, чтобы корпуса электрооборудования и контур заземления в частном доме своими руками сделать «единым целым». Это убережет от случаев, когда небольшое замыкание приводит к аварии в электросети коттеджа. Если создано правильное заземление, устройство защитного отключения (УЗО) быстро сбросит «излишек» тока в землю.
Если вас интересует, как сделать заземление частного дома своими руками, важно изучить, каким оно бывает.
Существуют такие виды заземления:
- Защитное. Оно обеспечивает соединение всех электроприборов с землей. Это очень простой, но эффективный способ защитить всех жильцов дома от поражения током во время использования бытовой техники.
- Рабочее. Оно предотвращает поломку бытовых приборов из-за повышения напряжения, которое может возникнуть при серьезном повреждении изоляции трансформаторных обмоток. Именно оно является спасением при попадании в дом молнии. При этом весь электрический заряд уйдет в землю, бытовые приборы не сгорят.
Бытовая техника, которую заземлять обязательно:
- Бойлер. Правильное заземление не только защитит от поломок этот прибор, но и обезопасит тех, кто им будет пользоваться от поражения электрическим током. Чаще всего бойлеры изготавливают из нержавейки, этот материал имеет повышенную сопротивляемость коррозии, но при этом он не может противостоять блуждающему току, который надо отводить при помощи заземления. Такой ток очень опасен, ведь он может поразить человека во время принятия душа или же при простом прикосновении к корпусу бойлера. Тонкая нержавеющая сталь очень легко пропускает через себя блуждающий ток. Такие бойлеры оснащаются анодом, который собирает на себе даже незначительные разряды, защищая устройство от поломок. Но не забывайте, что в замкнутой системе этому заряду деться просто некуда. В лучшем случае рано или поздно он приведет к поломке бойлера, в худшем – к поражению током человека. Именно поэтому заземление частного дома своими руками включает в себя обязательное подключение бойлера к заземляющему контуру.
- Стиральная машинка. Из-за того, что этот прибор работает в условиях повышенной влажности, его корпус может бить током во время прикосновений к нему. Такие разряды, как правило, не опасны, но все же могут очень сильно напугать детей и доставлять дискомфорт взрослым.
- Компьютер. На его блоке питания накапливается еще больше плавающих потенциалов, чем на корпусе стиральной машинки. Они могут приводить к системным сбоям и даже тормозить скорость интернета. Поэтому заземление частного дома своими руками должно включать в себя, в том числе, подключение компьютера к заземляющему контуру.
- Электрическая плита. Включать ее при отсутствии заземления опасно для жизни. Высокая мощность этого бытового прибора повышает вероятность пробоя электрического заряда даже через качественную изоляцию.
- Микроволновая печь. Заземление частного дома своими руками обязательно включает в себя оборудование специальной розетки для микроволновки. Если вилка этого бытового прибора плохо контактирует с розеткой, он становится источником повышенного электромагнитного излучения, которое вредно для здоровья, а также может вывести из строя чувствительную электронику. Также на корпусе незаземленной микроволновки будут скапливаться разряды статического электричества.
Как сделать заземление частного дома своими руками
Многие предпочитают проводить эти работы самостоятельно с целью экономии средств, а также, чтобы быть уверенными, что заземление дома действительно выполнено качественно. Этот процесс не займет много времени или каких-то особых навыков. Вполне достаточно вначале хорошо разобраться с технологией обустройства заземления, а затем выполнять все в четкой последовательности, согласно нашим рекомендациям.
Понадобятся для этого специальные заземляющие полосы и вертикальные заземлители, приобрести их можно в любом строительном магазине.
В роли заземлителя вертикального может выступать уголок с размерами 50х50х5 мм. Заземляющей полосой вполне может стать полосовая сталь, ширина которой 40 мм, а толщина – 4 мм. Это основные материалы, при помощи которых получится сделать надежное заземление частного дома своими руками. Помните, что для таких целей не подойдет арматура, ведь ее делают из каленого металла, который плохо распространяет электричество, передавая его в землю.
Прекрасно подойдут медные материалы, но такое заземление вам обойдется дороже. Когда ток проходит по стали, то процессы ее окисления повышаются в несколько раз, потому она быстро покроется ржавчиной. Именно поэтому предпочтительнее медные материалы, но если нет такой финансовой возможности, вполне подойдет сталь.
Также нужно выбрать кабель. Для этого сложите мощность всех бытовых приборов, которые есть в доме, ведь вполне может быть такое, что все они будут включены одновременно. Выбирайте кабель, пропускная способность которого хотя бы на треть больше, чем получившееся число. Если выбрать кабель со слишком маленьким сечением, заземление не получится, разряд не уйдет вовремя в землю, что может привести к поломке бытовой техники.
Делаем заземление частного дома своими руками
Когда приобретены все необходимые материалы, можно приступать монтажу. Прежде всего, делается контур заземления, форма которого зависит от формы дома. Около каждого угла и всех выступающих объектов надо вбить в землю уголок, который будет вертикальным заземлителем. Его нельзя красить или скрывать лаком. Если вы используете старые уголки с остатками краски, обязательно очистите их, чтобы снизить уровень сопротивления, ведь электричество должно сбрасываться в землю максимально быстро.
Если вам не понятно, как сделать заземление частного дома своими руками, схема поможет вам разобраться.
Важно!
Чтобы заземление получилось правильным, уголки нужно вбивать настолько глубоко, чтобы они достигли влажного грунта. Помните, что сухая земля является плохим проводником. Конечно же, грунтовые воды находятся на разной глубине, но, как правило, 2-3 метров будет достаточно, чтобы обезопасить вашу бытовую технику и жильцов дома.
Обустраивая заземление частного дома своими руками, помните, что уголки надо вбивать так, чтобы почти все они оказались в земле. Оставить торчащим надо только один, его располагают вдали от дома, дорожек и грядок, именно к нему будет подсоединяться заземляющий кабель.
Затем надо создать контур заземления в частном доме, своими руками это сделать просто при помощи полосовой стали. Располагают его не менее, чем на 50-сантиметровой глубине, чтобы избежать поражения разрядом людей. Поэтому без земляных работ не обойтись. На этой глубине сталь приваривают к уголкам. В крайнем случае можно скрепить болтами, но следить, чтобы полосы стали прилегали очень плотно к вертикальным заземлителям.
Если вам не понятно из описания, как сделать заземление в частном доме своими руками, фото поможет вам разобраться.
Чтобы сделать заземление частного дома своими руками, к готовому контуру надо подключить кабель. Если в вашем доме однофазный ввод (220 вольт), кабель подключают к шине РЕ, к которой присоединяют проводник от шины РЕ и проводник, который ведет к линии электропередач. Если в доме трехфазный ввод (380 вольт), кабель подключают к шине ГЗШ (главной заземляющей).
Чтобы еще лучше понять, как сделать заземление частного дома руками, видео поможет вам разобраться с этим вопросом.
Проверка системы заземления
- В электрощите нужно поставить все автоматические выключатели в режим «Отключено».
- Проверьте шину заземления (к ней подключены зеленые и желтые провода) индикаторной отверткой. На ней не должно быть напряжения.
- С помощью длинного проводника с надежной изоляцией присоедините шину «Ноль» (к ней идут синие провода) к шине заземления.
- Если вы сделали заземление частного дома своими руками правильно, УЗО отключит во всем доме электричество.
- Если этого не произошло, проверяйте всю систему заземления, где-то допущена ошибка.
- Если УЗО сработало, проверка продолжается. Оставьте один конец проводника подключенным к шине «Ноль». Второй конец надо по очереди подсоединить ко всем зелено–желтым проводам, которые находятся в розетках, развинтив их предварительно отверткой.
- Если при контакте сработало УЗО, заземление выполнено правильно.
Теперь вы знаете, как сделать заземление частного дома своими руками. Как вы поняли, для этого не нужны какие-то особые знания, важно делать все внимательно, добросовестно и аккуратно, а также четко следовать инструкции.
