Для чего нужен аэратор в канализации

Зачем нужен аэратор для канализации

В частных, и иногда в коммунальных жилых домах при монтаже канализационных коммуникаций своими руками приходится самостоятельно принимать меры по борьбе с неприятными запахами из труб. Одно из эффективных решений избавления от запахов, которое повсеместно применяется сантехниками — использовать канализационный аэратор.

Прибор реализуется в торговой сети в различных исполнениях, для его правильного монтажа полезно знать принцип его работы, предлагаемый ассортимент, схемы установки. Если предусмотреть размещение аэратора на этапе проектирования канализационной системы дома, можно существенно изменить проект, сделать его более дешевым, а дизайн помещений более эстетичным.

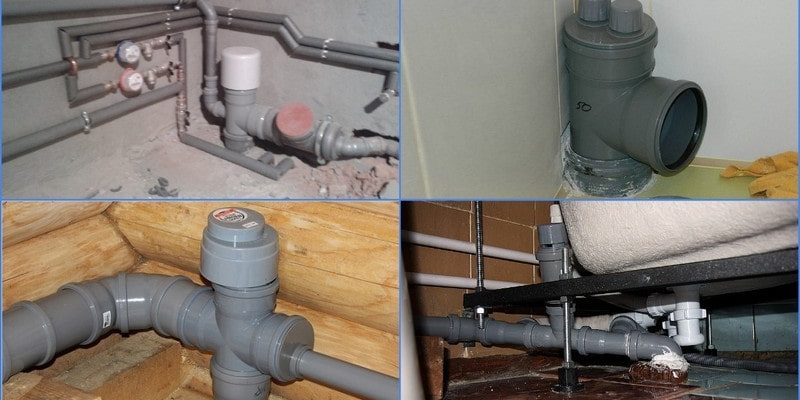

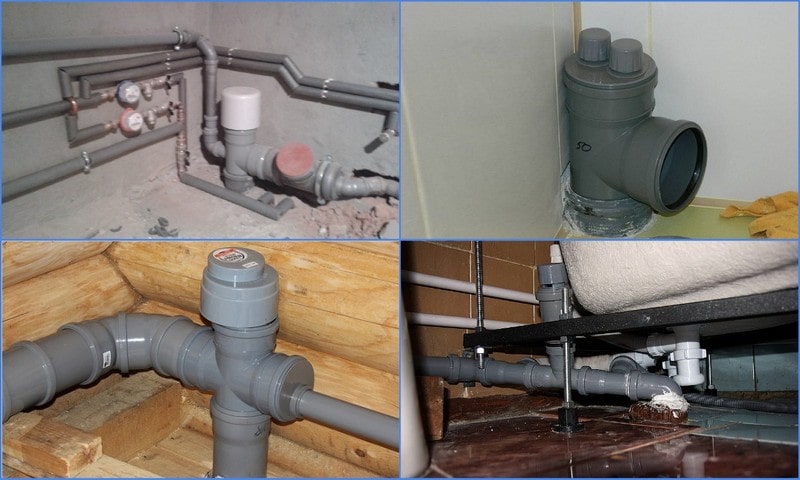

Аэраторы в системе канализации

Что такое канализационный аэратор и зачем он нужен

Обычная бытовая канализация включает в себя центральный стояк диаметром 110 мм, к которому подключаются трубопроводы от сантехнических приборов — унитаза, раковин, ванны, душевой кабины. Каждое из сантехнических устройств имеет гидравлический затвор в виде U-образного отвода или колена с боковым ответвлением, который реализован в подключаемом к приборам сифоне.

При сливании в канализацию больших объемов воды, она полностью перекрывает проходной канал стояка и втягивает воздух, образуя над водным столбом разряженное пространство. В открытом стояке атмосферный воздух поступает в проходной канал через его входное отверстие, заполняя разряженный объем, и канализация работает в своем обычном режиме функционирования.

Но если стояк находится внутри жилого помещения в квартире или частном доме, из-за того, что его по разным причинам не вывели, как обычно, на крышу, постоянно открытое состояние труб способствует проникновению в помещение канализационных запахов. Это ухудшает комфортность проживания и заставляет пользователей искать решение проблемы.

Принцип работы вакуумного клапана

Самый простой выход из ситуации — закрыть входное отверстие внутреннего стояка наглухо заглушкой, не пропускающей посторонние запахи. Но в этом случае при спуске в канализационный канал больших объемов воды появившееся разряжение не сможет втягивать дополнительные порции воздуха снаружи стояка — это приводит к тому, что в канализационную систему всасывается вода из гидрозатворов.

На заметку: Характерный признак разрушения гидрозатворов при спуске воды — бульканье в раковинах, ваннах или душевых кабинах. Последние наиболее подвержены срыванию гидрозатворов из-за малого объема сифонов.

В результате после каждого слива больших объемов стоков, гидрозатворы в одном из сифонов будут нарушены, за исключением затвора унитаза, имеющего слишком большой объем, и в помещение начнет проникать дурно пахнущий воздух из канализации.

С данной проблемой помогает справиться вентиляционный вакуумный клапан, или как его обычно называют — канализационный аэратор. Прибор имеет несложную конструкцию, основным элементом которой является клапан. Аэратор для канализации имеет следующий принцип работы.

В обычном состоянии без пользования канализацией воздушный клапан перекрывает сквозной проходной канал аэратора под собственным весом, и в помещение не проникают посторонние запахи. Как только происходит сброс больших объемов воды и в стояке образуется разряжение, легкий клапан приподнимается, всасываясь разряженным воздухом. При этом он освобождает проходной канал, и через аэратор в канализацию начинает поступать наружный атмосферный воздух, уравнивающий давление в системе. В результате гидрозатворы в бытовой сантехнике не нарушаются и канализация работает в обычном режиме.

Конструкция аэраторов

Устройство

Конструкция канализационного аэратора не отличается высокой сложностью, прибор состоит из следующих основных частей:

• Корпус. Выполнен из пластика ПВХ и рассчитан на монтаж в канализационной трубе стояка диаметром 110 мм или одевается на подходящие к нему трубы диаметром 50 мм, имея соответствующий диаметр. Внутри корпуса расположены перегородки, направляющие воздушные потоки при вентиляции.
• Крышка. Накрывает корпус аэратора сверху, позволяя разбирать прибор для ремонта или обслуживания.
• Клапан. Предназначен для герметичного перекрывания канала, поэтому имеет в своей конструкции эластичный элемент, прикрепляемый к пластиковой основе. Выполняется в виде двух основных конструкций — штока с резиновым кольцом (поплавковый затвор) или эластичной мембраны.
• Прокладка. Эластичная резиновая прокладка на корпусе служит для герметизации соединения при установке канализационного аэратора внутрь (снаружи) обрезанного трубопровода d110 мм.

Аэраторы на 110 мм – конструктивное устройство разных модификаций

Виды, диаметры

В торговой сети реализуется немалое число разновидностей канализационных аэраторов отечественного и зарубежного производства, отличающихся между собой установочными диаметрами корпуса, местом расположения, конструкцией запорного клапана. Ниже рассмотрены основные типы аэраторов, устанавливаемых в бытовую канализацию.

Аэратор 110 мм

Один из популярных методов борьбы с канализационными запахами в многоквартирных и частных домах — вывод стояковой трубы (в индивидуальном строительстве ее называют фановой) через крышу наружу. Если в коммунальном здании это не создает трудностей и торчащая из крыши труба накрывается металлическим зонтом, то в частном доме протяжка фановой трубы вызывает массу проблем.

Она должна проходить через чердак и крышу, в которых надо проделывать соответствующие отверстия, изолировать места примыканий к конструкциям. Помимо увеличения расходов при монтаже, труба стояка занимает пространство, создает неудобства пользования жилыми помещениями и ухудшает их эстетичный вид, если чердак используется для проживания.

Поэтому резонно не удлинять трубу стояка, а оставлять короткий отрезок и закрывать его в высшей точке вакуумным фильтром, которым является аэратор для канализации 110 мм. Также такой фильтр устанавливают и в разветвленную канализационную сеть с несколькими стояками — основной из них выводят через крышу, а вспомогательные закрывают аэраторами.

Посадочная часть корпуса аэратора может размещаться как снаружи, так и внутри трубы, приборы оснащены клапанами мембранного или поплавкового типа, некоторые модели имеют защитную решетку, иногда в них устанавливают два штоковых клапана.

Аэраторы 50 мм — устройство

Аэратор 50 мм

Канализационный аэратор 50 мм позволяет при монтаже канализации вообще обойтись без выступающего стояка. Для этого в его верхнюю точку опускают патрубок от унитаза или ставят заглушку, закрывая выходное отверстие, а в канализационный трубопровод диаметром 50 мм помещают вакуумный фильтр подходящего размера.

Важно: Аэратор на d50 мм устанавливают только в вертикальный участок трубопровода, используя для подключения тройник, главное условие его размещения — он должен находиться после гидрозатвора и по возможности ближе к трубопроводу стояка.

Встроенный аэратор

Еще более практичная вещь, чем вакуумные клапаны на 50 или 110 мм — вмонтированный в сифон аэратор. Преимуществом прибора является простота монтажа — вместо обычного берется сифон с клапаном и устанавливается по стандартной схеме, при этом не надо покупать отдельный аэратор, тройники, обрезать трубопровод.

Также для удобства монтажа в торговой сети реализуют встроенные в тройники аэраторы, которые подключают к горизонтально расположенному 50 мм трубопроводу.

Аэраторы в сифонах

Как выбрать аэратор

Перед выбором вакуумного клапана полезно ознакомиться со следующими рекомендациями:

1. Аэратор для канализации является недорогим изделием с ценой от 70 руб. за устройство диаметром 110 мм. На рынке представлен ряд приборов отечественного (Политек, Sinikon, Polytron Comfort) и зарубежного (Ostendorf (Германия), Mc Alpine(Англия)) производства. При выборе следует учитывать традиционно более низкое качество российских изделий, особенно в моделях с поплавковым клапаном. В пользу выбора мембранных устройств говорит и тот факт, что мембрана пропускает больший объем воздуха и дорогие зарубежные аналоги сделаны по этому принципу.
2. При выборе следует обращать внимание на пропускную способность прибора — чем выше этажность дома, тем больше разряженного воздуха в трубопроводе при спуске воды и соответственно понадобится всасывание значительного объема воздуха в единицу времени для предотвращения сноса гидрозатворов. Исходя из этого, для домов с высокой этажностью (не выше 3-х) с большими объемами спускаемой воды рекомендуется установка приборов с сечением 110 мм на трубу стояка.
3. При приобретении устройства обращают внимание на посадочный патрубок, который вставляется внутрь отрезанного стояка (для изделий диаметром 110 мм) или расширенного патрубка, имеющего уплотнительную резиновую прокладку внутри. Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу. При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
4. Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Схема установки вакуумного клапана

Как и где установить — рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
4. Прибор не эксплуатируют при температурах ниже 0 °С.
5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Стоимость популярных изделий (2019 г.)

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Аэратор канализационный — для чего нужен, виды и как работает

Что из себя представляет аэратор для канализации, принцип его работы и какие виды существуют. Рассмотрим аэратор канализационный 110 и 50мм. Обо всем по порядку в данной статье!

Канализация отличается от водопровода отсутствием постоянного давления. В обычном состоянии она представляет собой полую систему трубопроводов. Это создает благоприятные условия для распространения канализационных газов, которые могут проникнуть в жилые помещения. Биогаз — вредная смесь из нескольких соединений (преобладают метан и углекислый газ). Он опасен для людей, вызывает головную боль и нарушает комфорт в жилых помещениях. Для решения проблемы используется устройство, которое называется аэратор канализационный. Прибор прост в конструкции и монтаже. Рассмотрим его внимательнее.

1. Что такое аэратор для канализации
2. Для чего он нужен
3. Принцип действия
4. Виды аэраторов
5. Где и как устанавливается
6. Видеообзор:

Что такое аэратор для канализации

Отсечку внутренней полости труб от атмосферы жилых помещений обеспечивают гидрозатворы. Это пробки из воды, постоянно находящейся в изгибе сифонов всех сантехнических приборов. Если в стояке резко возрастет или упадет давление, гидрозатвор может быть сорван, и газы смогут свободно проникать в квартиру. Устанавливая аэратор на канализационную трубу, владельцы квартир с невентилируемым стояком получают возможность выравнивать объем воздуха в трубопроводах и сохранять гидрозатворы. Простейший аэратор — это небольшой прибор, представляющий собой корпус из полипропилена (или ПВХ), с вакуумным клапаном. Существуют также металлические устройства, обладающие повышенной прочностью. Более сложные конструкции способны не только пропускать воздух внутрь трубопроводов, но и выводить излишки давления наружу. Прибор эффективен, работает в автоматическом режиме. Он не нуждается в техническом обслуживании, не требует участия человека. При необходимости, аэрационный клапан для канализации 110 или 50 мм может быть установлен самостоятельно.

Для чего он нужен

Аэратор — это вентиляционный клапан, который является заменителем фановой трубы. Она представляет собой выход стояка наружу, через чердачное перекрытие и крышу дома. Верхний торец фановой трубы открыт, обеспечивая вентиляцию внутреннего объема канализационной сети. В некоторых многоэтажных домах стояк не имеет выхода наружу, что создает условия для резких изменений давления. Во время залпового сброса воды в верхних участках стояка возникает разрежение, способное сорвать гидрозатворы ванн, унитазов и прочих устройств. Аэратор для канализации играет роль впускного клапана, который уравнивает давление и сохраняет герметичность системы. Есть универсальные устройства, предназначенные для коррекции давления в обе стороны — как пониженного, так и повышенного. Они используются для компенсации высокого давления в стояке многоэтажного дома. Даже при наличии фановой трубы залповый сброс сточных вод создает в трубах избыточное давление. Оно находит выход в квартиры через сорванные гидрозатворы. Такие конструкции устанавливают на чердаке или в подвале, так как выпускать аэрационные газы в жилое помещение нецелесообразно.

Принцип действия

Наиболее распространенным типом является аэратор канализационный 110, принцип работы которого аналогичен действию обратного клапана. В качестве запорной детали используется герметичная крышка или эластичная мембрана. Под действием собственного веса она закрывает проход воздуха внутрь трубопроводов. Канал прибора изогнут таким образом, что с внутренней полостью трубопроводов взаимодействует верхняя часть клапана. Когда в системе образуется разрежение, приподнимается крышка (или мембрана), которая впускает внутрь внешний воздух. Как только давление выравнивается, крышка снова закрывается, исключая попадание газа в жилые помещения. Существует универсальный аэратор для канализации, принцип работы которого основан на двустороннем воздействии. У этих конструкций клапан может работать на впуск и выпуск воздуха. Как правило, эти аэраторы не используются в квартирах, поскольку способны подавать в помещение биогаз из канализации, что недопустимо.

Виды аэраторов

Существует несколько разновидностей аэраторов. Их можно объединить в группы по разным признакам. По месту установки:

• на стояк;
• непосредственно на излив приборов — унитазов, ванн и т.п.

По принципу действия:

• автоматические. Самые простые и дешевые аэраторы гравитационного типа. Обычно они используются в частных системах или квартирах. Как правило, не обладают высокой пропускной способностью;
• антивакуумные. Действуют на впуск и выпуск воздуха. Способны работать одновременно с несколькими трубопроводами;
• комбинированные. Представляют собой сочетание обоих типов прибора.

По конструкции:

• мембранные. Функцию клапана выполняет эластичная мембрана, которая под напором изгибается и пропускает поток воздуха;
• цилиндрические. Это наиболее прочные и надежные аэраторы. Они изготовлены из металла, снабжены резьбовой крышкой. Представляют собой типичные обратные клапаны. Цилиндрический аэратор для канализации 50 или 110 мм считается лучшим устройством для установки в квартире или частном доме;
• рычажные. Эти приборы также изготовлены из металла. Клапан установлен на рычаге, который поднимается под давлением газов из системы, и опускается под действием собственного веса.

По типу соединения с трубопроводами:

• резьбовые;
• фланцевые;
• муфтовые.

Наиболее распространены приборы, рассчитанные на монтаж к трубе d110 мм. Они могут размещаться возле самого стояка, первыми реагируя на изменение давления и сохраняя гидрозатворы сантехники.

Где и как устанавливается

В зависимости от того, где и как работает аэратор канализационный, монтаж выполняется на вертикальные или горизонтальные трубопроводы. Основным требованием является эксплуатация при температуре не ниже 0°. Холодные мембраны теряют эластичность, внутренние полости покрываются инеем и наледью. Обычными местами установки являются:

• участки примыкания горизонтальной линии к стояку в квартире;
• места окончания труб на чердаках;
• подвальные помещения.

Все варианты установки требуют качественного воздухообмена в местах использования приборов. Скопления биогаза взрывоопасны, поэтому правильная вентиляция играет важную роль. Кроме этого, должны выполняться дополнительные требования:

• легкий доступ к точке установки прибора;
• аэратор монтируют на вертикальном отводе. Для горизонтальных линий нужен тройник, центральная часть которого будет присоединительным патрубком;
• высота установки должна на 10 см превышать уровень самого высокого гидрозатвора системы.

Для монтажа в горизонтальной линии подходит аэратор для канализации 50 мм, схема установки которого определяется типом трубопроводов и патрубков. Чаще всего в разрыв линии ставят тройник, на который монтируют прибор. Если присоединительные элементы тройника и аэратора не подходят, используются соответствующие переходники. Некоторые разновидности устройств сразу выпускаются в виде тройника, который надо встроить в линию трубопроводов. Перед началом монтажных работ необходимо проверить работоспособность клапана и внимательно проследить за расположением прибора. Если высоты недостаточно, патрубок следует нарастить дополнительным отрезком трубы.

Видеообзор:

Какой аэратор для канализации выбрать, чтобы забыть о неприятном запахе из труб

Если дома или в квартире периодически ощущается отчетливый запах канализации, это значит, что система вентилирования неисправна или в принципе отсутствует. Чтобы устранить неприятный запах из сливных труб, достаточно установить аэратор для канализации в нужном месте домовых коммуникаций.

1. Что такое канализационный аэратор и для чего он нужен
2. Принцип работы
3. Установка канализационного аэратора
4. Выбор аэратора
5. Виды аэраторов
6. Диаметр клапана
7. Аэратор канализационный 50
8. Аэратор канализационный 110

Что такое канализационный аэратор и для чего он нужен

Любая канализационная система состоит из главного стояка, сливных труб, гидравлического затвора или небольшого колена со специальным ответвлением сбоку в виде сифона.

При попадании в слив жидкости в большом количестве, она может полностью перекрыть основной стояк, и начнется втягивание воздуха, образуется разреженное воздушное пространство. Если проходной канал трубы открытого типа, воздух заходит в него через специальное отверстие, поэтому канализация работает исправно.

Но когда сантехнический стояк расположен внутри жилища, то из-за отсутствия фановой трубы в комнаты может проникать запах из сточных систем и каналов. Что такое аэратор, можно и не знать, пока проблема не начнет мешать комфортному проживанию хозяев дома.

Аэрационный клапан – это устройство вентиляции канализации, которое обеспечивает вытяжку из системы.

Благодаря ему в трубах внутренней канализации быстро выравнивается давление, а неприятные запахи выводятся на улицу, не проникая в жилище. Вот для чего нужен аэратор в канализации.

Принцип работы

Принцип работы канализационного аэратора похож на порядок действия любого обратного клапана. Роль запорного механизма аэратора для канализации выполняет герметичная крышка или мембрана из резины. Под воздействием собственного веса эти элементы перекрывают проникновение воздуха внутрь трубы.

Канал устройства, которое крепится на фановую трубу изогнут так, что с внутренней ее частью взаимодействуют верхние детали аэратора. Если в сливе появляется разрежение, то мембрана приподнимается, и внутрь запускается воздух.

После того как внутреннее давление выравнивается, она вновь закрывается, исключая проникновение неприятного запаха в комнаты.

Для современных канализационных систем разработаны универсальные клапаны, принцип действия которых основывается на быстром двустороннем действии. У подобных устройств мембрана работает как на впуск, так и на быстрый выпуск воздуха. Вакуумные клапаны не применяются в квартирах, потому что могут пропускать в комнаты биологический газ. Если сделать что-либо неправильно, можно навредить своему здоровью.

Установка канализационного аэратора

Врезка аэратора, в сток канализации несложная процедура. Ее можно выполнить своими силами, но необходимо точно придерживаться инструкции. Неправильно установленный аэратор будет абсолютно бесполезен. Перед началом монтажа обязательно нужно перекрыть воду на основном стояке.

Схема установки выглядит так:

1. В трубе делается небольшой вырез в том месте, где будет монтироваться аэратор. Если трубопровод вертикальный, то устройство устанавливается в самой высокой точке. Если горизонтальный, то стрелка, нарисованная на конструкции, должна совпадать с основным направлением стока системы.
2. Труба подрезается до нужного размера, а со среза обязательно удаляются зазубрины.
3. Чтобы все соединения были герметичными, следует использовать прокладку из резины, которая надевается на раструб. Если установка выполняется по резьбе, то вместо прокладки применяется специальная ФУМ-лента.
4. После выполнения всех этих манипуляций нужно правильно разместить и надежно закрепить аэраторы для канализации.

У каждого устройства есть особенности монтажа. Поэтому необходимо внимательно ознакомиться с прилагающейся инструкцией, понять, что такое аэратор, как используется. После установки вакуумного клапана на канализацию следует ежегодно производить его профилактическую очистку. Мембранные конструкции рекомендуется чистить чаще.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Аэрационный механизм для канализации 110 мм применяют, когда фановая труба выходит на чердак, а не на крышу здания.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

Канализационный аэратор – как работает, как и где установить самостоятельно

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Канализационный аэратор — это небольшое пластиковое устройство, в корпусе которого есть отверстие для забора воздуха и заслонка, работающая под действием мембраны. Используется для выравнивания внутреннего и внешнего давления системы и препятствует распространению запаха от канализации. Устанавливается на центральный стояк.

Аэратор для канализации: что это и для чего нужен

В некоторых случаях для канализации вместо аэратора применяется фановая труба, которая устанавливаемая на центральный стояк. Однако достаточно часто она не справляется с устранением канализационного запаха, поэтому владельцы дома решают установить более совершенное оборудование. Установка аэрационного клапана для канализации может производиться на новую или на работавшую систему.

Аэратор является устройством миниатюрных размеров, в пластиковом корпусе которого расположено специальное отверстие, его основная задача – подсос воздуха. Внутри корпусного отверстия, помимо воздушного канала, расположена заслонка. Она срабатывает под воздействием мембраны устройства.

Основные обязанности приспособления:

• препятствие распространения неприятного запаха из трубопровода в помещение;
• выравнивание разницы давлений внутри и снаружи системы.

Канализационный аэратор: принцип работы

При залповом сбросе, когда единовременно сливается много жидкости, в канализации существенно повышается давление. Когда жидкость выходит из локальной ветки и подходит к центральному стояку, вакуум в трубопроводе приводит к срыву гидрозатворов, вследствие чего неприятный канализационный запах попадает в квартиру.

Чтобы избежать подобной неприятности, на стояк монтируется вентиляционная труба, выводящаяся на крышу.

Однако у данного метода существуют весомые недостатки:

• вентиляционная труба может засориться;
• есть вероятность нарушения целостности кровельной поверхности при монтаже;
• в старых зданиях достаточно часто нет возможности использования подобной вентиляции.

Поэтому чаще всего используется канализационный аэратор. Одновременно со снижением давления осуществляется воздействие на мембрану, в результате чего открывается канал.

Через него проходит воздух, что позволяет стабилизировать уровни давления. После ухода воды и стабилизации давления клапан самостоятельно закрывается, что не позволяет запахам попасть в дом.

Виды и размеры — 110, 50 мм и т.д.

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

• кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
• автоматические – необходимы для выведения воздуха при повышенном давлении;
• комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.

Виды канализационных аэраторов по конструкции:

• приемный — устанавливается перед откачивающим насосом в горизонтальных частях канализации;
• шаровой — подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
• обратный воздушный клапан — предназначен для септиков и труб с диаметром до 40 см;
• шаровой клапан с затворной пружиной;
• демпферный — монтируется на протяженных участках с повышенной опасностью гидроудара;
• межфланцевые — монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

• 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
• 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

• низкая стоимость;
• метраж трубопровода сокращается, поэтому осуществляется его экономия;
• энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.

Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.

Монтажом больших устройств должны заниматься работники ЖКХ, а монтировать локальные аэраторы 50 мм необходимо самостоятельно. Для корректной и долговечной работы аэратора рекомендуется придерживаться определенных правил при установке:

• приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
• подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
• при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Важно помнить! Канализационный аэратор любой разновидности нельзя выводить на улицу, его функционирование возможно только в помещении или чердаке.

Для чего нужен аэратор в канализации: нюансы монтажа и советы по эксплуатации

Если в доме есть туалет, ванная, хорошо подается вода, встает вопрос обустройства автономной канализации. Она необходима в частных домах и квартирах, иначе в помещении будет постоянно присутствовать неприятный запах.

Подумать об этом нужно заранее. Необходима надежная вентиляционная система, которая будет решать проблему наличия противного запаха. Справиться с ним могут стояки и аэраторы для канализации.

Что такое канализационный аэратор (воздушный клапан)

Другое название — канализационный или по-другому вакуумный насосный клапан. Установка подобных приборов преследует свою цель: устранить газы и регулировать давление во всей системе.

Обычно с проблемой справляются стояки, которые выводят на крышу. Но иногда этой вытяжки бывает недостаточно: вода начинает идти плохо и с перебоями, а из канализации доносятся зловония. Вот здесь и пригодится аэратор.

Хорошую статью о том, как выбрать фекальные насосы правильно читайте здесь.
Предлагаем почитать статью об обратном клапане для канализации.

Сконструирован такой прибор особым образом: даже если по трубе идут газы, система не позволит им попасть в жилое помещение. Если же давление в стояке вдруг стало разряжаться, его снимет аэратор. Работать прибор начинает в процессе неожиданного резкого падения давления, которое и приводит к появлению нехороших запахов.

Как установить

Такой клапан можно монтировать в туалете, ванной или на стояке, путь которого ведет на чердак. Между собой приборы различаются. Есть модели, которые устанавливают на умывальник или мойку. Чтобы система работала качественно и без перебоев, необходим постоянный поток воздуха.

Выбрать канализационный аэратор непросто, поскольку существует большой ассортимент таких изделий. Чтобы установка не только имелась, но еще и приносила пользу, следует обращать внимание на следующие моменты:

• вся конструкция сделана из качественных прочных материалов, устойчивых к химическим агрессивным соединениям. Корпус должен быть произведен из прочного полимера. Актуальны полипропиленовые модели;
• система не должна позволять различным грызунам попадать в комнаты;
• должен иметься автоматический клапан, который будет препятствовать созданию запахов и обратных водостоков;
• должна быть возможность по мере необходимости контролировать работу всей системы самостоятельно.

Установить аэратор несложно. Не нужно обладать дополнительными знаниями. Перед монтажом нужно перекрыть воду. Затем часть пластиковой трубы стоит вырезать и установить систему. Обычно вместе с прибором имеется инструкция, которая упрощает процесс. Лучше ею воспользоваться.

Если поменять позициями трубу входа и раструб, клапан не сможет функционировать. В квартире устанавливается специальная фановая труба. Она выводит в атмосферу примеси, которые выделяют стоки из фекалий из стояка.

Как только фекальные стоки начинают двигаться в системе, запорный компонент открывается и начинается подгон воздуха. Как только стоки прекращают путь, давление приходит в норму. Активизируется специальная пружина, которая не даст плохому запаху попасть в комнату.

Нюансы при монтаже

Не всегда можно монтировать аэратор. При монтаже следует учитывать несколько условий:

1. Температура воздуха не должна быть ниже 0.

2. Должен иметься доступ для контроля всей установки. Иначе в аварийной ситуации не удастся вручную контролировать работу прибора.

3. Между самым высоким стоком и конструкцией должно быть расстояние не менее 10 см.

Зачем нужно устанавливать клапан

У канализационного аэратора есть свои достоинства:

• открытые каналы вентиляции не смогут промерзнуть в зимнее время. Но так бывает не всегда;
• уменьшается вероятность распространения по трубам дыма во время пожаров. Это происходит благодаря отсутствию в трубах дымоходного эффекта;
• такая установка позволяет обойтись без дорогого профессионального оборудования;
• аэратор не дает холодному воздуху проникнуть в помещение. Поэтому очень удобно использовать этот прибор в старых домах, где трубы открыты.

Рекомендации по использованию

Устанавливать воздушный клапан можно не везде. Целесообразна его установка в:

• одноэтажных частных домах и коттеджах;
• в новых постройках;
• в постройках, находящихся в одном ряду. При этом они должны быть подключены к общей системе канализации, а также иметь высоту до трех этажей;
• в старых жилых постройках во время капитального ремонта.

Если Вас интересует что такое вентиляционный клапан и как его применять, тогда подробнее об этом Вы можете прочитать в нашей статье.

А в следующих ситуациях использовать аэратор нежелательно, результата не будет:

• в зонах с активных выбросом нечистот и вредных примесей;
• в канализационных системах, где подключать можно только горизонтально;
• в многоэтажных зданиях, которые подведены к очистным установкам.

Предлагаем Вам посмотреть видео о том, для чего нужен аэратор для канализации:

Для чего нужен аэратор для системы канализации и как его установить?

Для того чтобы система отведения бытовых канализационных стоков работала нормально, необходимо наладить её вентилирование. Если этого не сделать, то велика вероятность того, что в доме со временем появится неприятный запах. Для обеспечения нормального воздухообмена рекомендуется установить аэратор для канализации. Разберемся, что такое аэратор и зачем его монтировать.

Планируя самостоятельно собрать систему канализации дома, необходимо позаботиться не только о приобретении труб и элементов сантехники, но и об установке такого полезного устройства, как аэратор.

Это простое устройство позволит избежать появления неприятного запаха в жилых помещениях. Разберемся, для чего нужен аэратор и каков принцип работы этого простого устройства.

1. Описание
2. Устройство
3. Виды
4. Как устанавливать?
5. Основные правила монтажа
6. Конструкция
7. Монтажные работы
8. Выбор производителя

Описание

Аэратор – это приспособление для обеспечения работы системы канализации. Благодаря этому устройству в системе трубопроводов выравнивается давление, кроме того, неприятно пахнущие газы выводятся наружу, не попадая в дом. Таким образом, сомнений о том, нужен аэратор в канализации или нет, возникать не должно. Естественно, этот элемент необходим.

Совет! Канализационный аэратор иногда называют вакуумным либо воздушным клапаном.

Устройство

Аэратор работает, прежде всего, как обратный клапан. То есть, он предотвращает обратный ток загрязнённой жидкости и канализационных газов. Кроме того, клапан, установленный на трубе диаметром 110 мм, используется для устранения разряжения в системе.

Разряжение возникает при одновременном сбросе большого количества воды. Устройство аэрационного клапана несложное, он состоит из:

• корпуса;
• воздухозаборного клапана;
• механизма, который регулирует открытие и закрытие мембраны или штока.

Корпус устройства полностью герметичный, он имеет съемную крышку. Соединения резьбовые, полная герметизация достигается за счет применения эластичных уплотнителей.

Совет! Патрубок для пропускания воздуха должен быть обязательно закрыт решеткой, это не позволит проникать в систему грызунам, насекомым и мелкому мусору.

Аэраторы могут иметь различную конструкцию. Существует две основные разновидности:

• Вакуумный. Это модели имеют диаметр 50 мм, их устанавливают у сантехнических приборов, например, у раковины. Это модели шарикового типа. При возникновении разряжения в системе шарик оказывает воздействие на мембрану. Устанавливать клапан диаметром 50 мм можно на горизонтальных участках трубопровода большой протяженности.

• Цилиндрический элемент диаметром 110 мм монтируется в фановую трубу. В этом устройстве главным элементом является подпружиненная мембрана.

Как устанавливать?

Устанавливать аэраторы можно в следующих точках:

• фановая труба, являющаяся продолжением стояка канализации;
• место слива сантехнических устройств – унитаз, мойка, душевая кабина и пр.

Как провести монтаж в канализацию? Прежде всего, осмотрите само устройство, на нем обязательно должна быть нанесена стрелка. Устанавливать клапан нужно так, чтобы стрелка указывала направление движения потока воды. Если поставить устройство неправильно, то аэратор не будет функционировать, более того, он может стать причиной остановки работы системы.

Основные правила монтажа

Установить аэратор в систему канализации вполне можно самостоятельно. Ничего особенно сложного в этой работе нет. Но выполнять работы нужно с учетом ряда правил. Основные требования к выполнению работ:

• устанавливайте клапан в самых узких местах трубопровода;
• нельзя в процессе монтажа увеличивать диаметр канализационного стояка;
• клапаны диаметром 50 мм устанавливать нужно после того, как все элементы сантехники будут подключены;
• цилиндрический клапан нужно располагать выше всех точек подключения отводов к стояку. Его устанавливают только внутри помещения, категорически запрещено монтировать это устройство на улице;
• если в системе имеется сливной трап (устройство для слива, устанавливаемое в душевых уголках и кабинах), то установку клапана следует планировать, как минимум в 35 см от уровня пола;
• устанавливать вакуумный клапан имеет смысл только в малоэтажных строениях, максимальное количество этажей в доме – три;
• нельзя устанавливать цилиндрический клапан горизонтально либо с уклоном, устройство должно быть установлено строго вертикально.

Преимущество установки аэратора на стояк канализации:

• Сокращение метража трубопровода. Если установка аэратора не планируется, то потребуется выведение фановой трубы над крышей. При установке вакуумного клапана потребуется меньшее количество труб.
• Доступность. Стоит аэратор для канализации недорого, установить его вполне можно и самостоятельно.
• Автономность. Работает устройство автономно, оно не требует подключения электроэнергии.

Конструкция

Все аэраторы имеют примерно одинаковую конструкцию, он состоит из следующих элементов:

• корпус;
• входной патрубок;
• механизм, регулирующий ход мембраны.

Корпус изготавливается из жесткого пластика, чаще всего, применяют ПВХ. Корпус обязательно должен быть герметичным. Если на корпусе есть трещина, то изделие необходимо забраковать.

Открывающий механизм может быть представлен штоком либо мембраной. При возникновении разряжения шток либо пружина мембраны открывает проход, позволяя воздуху проникнуть внутрь системы и выровнять давление.

Совет! Клапаны с мембранным механизмом считаются более надежными. Дело в том, что в процессе эксплуатации на шток оседает пыль и грязь, которые мешают нормальному функционированию.

При возникновении разряжения в трубе механизм открывается и остается в таком положении, пока давление не выровняется. После этого клапан закроет проход, мембрана опустится на место под действием сил тяжести.

Аэраторы для канализации рекомендуется периодически очищать. Для облегчения обслуживания модели, крышку клапана, как правило, делают съемной. Она соединяется с корпусом на резьбе, дополнительно используется эластичный уплотнитель.

Монтажные работы

Разберемся, как правильно устанавливать клапан. Прежде всего, нужно изучить инструкцию и проверить комплектность поставки. Далее нужно действовать так:

• перед установкой необходимо определиться с местом монтажа, обратите внимание на то, чтобы к этому месту был удобный проход;
• устанавливать клапан разрешается только в помещении, важно, чтобы температура в месте установки не опускалась ниже нуля;
• аэратор монтируется в раструб трубы, располагать его требуется строго вертикально;

• для уплотнения соединения используют эластичные уплотнения, а вот смазки, в том числе и сантехнический герметик применять не рекомендуется;
• до начала работ рекомендуется отключить подачу воды, это позволит избежать несанкционированного сброса стоков в систему канализации;
• если монтаж проводится на горизонтальном участке, то необходимо разобрать часть трубы. При установке клапана на стояк, демонтаж не потребуется;
• установка и сборка клапана проводится в соответствии с прилагаемой к устройству инструкции.

Выбор производителя

Рекомендуется выбирать аэраторы для канализации, выпускаемые известными производителями. Не обязательно покупать самые дорогие импортные модели, продукция отечественных производителей не уступает по качеству. Наиболее популярные марки:

• Политэк. Отечественный производитель предлагает надежные вакуумные клапаны по доступным ценам.
• Немецкая компания, производящая вакуумные клапаны отличного качества, изделия относятся к средней ценовой категории.
• Производитель из Шотландии предлагает качественную продукцию, однако цена на воздушные клапаны этого бренда довольно высокая.

Итак, стоит запланировать установку канализационного аэратора при монтаже системы канализации малоэтажного дома. При желании, работу по установке аэратора можно произвести самостоятельно. Это несложная работа, но требующая аккуратности и соблюдения ряда правил.
